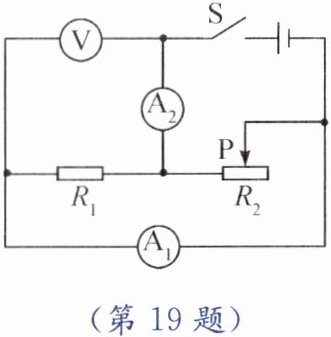

19. 如图所示,电源电压保持不变,开关闭合,将滑动变阻器滑片P向右移动,则电压表$V与电流表A_{1}$示数的比值将
不变
(变大/变小/不变),电流表$A_{2}$示数将
变小
(变大/变小/不变)。
答案：不变 变小
解析：
由电路图可知，$R_{1}$与$R_{2}$并联，电压表测电源电压，电流表$A_{1}$测$R_{1}$支路电流，电流表$A_{2}$测干路电流。
电源电压不变，电压表$V$示数不变。$R_{1}$为定值电阻，由$I = \frac{U}{R}$，$A_{1}$示数不变，故$V$与$A_{1}$示数比值不变。
滑片$P$右移，$R_{2}$接入电阻变大，由$I = \frac{U}{R}$，$R_{2}$支路电流变小。$A_{1}$示数不变，干路电流$A_{2}$示数等于各支路电流之和，所以$A_{2}$示数变小。
不变 变小

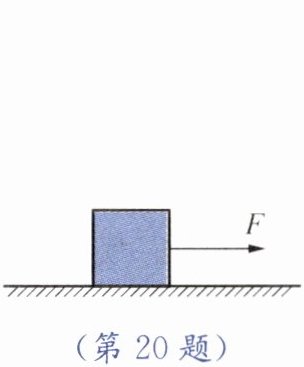

20. 如图所示,一物体在水平向右的拉力$F_{1}$作用下以3 m/s的速度在水平地面上匀速运动了10 m,拉力$F_{1}所做的功为W_{1}$,功率为$P_{1}$。若该物体在水平向右的拉力$F_{2}$作用下以2 m/s的速度在同一水平地面上匀速运动了10 m,拉力$F_{2}所做的功为W_{2}$,功率为$P_{2}$,则$W_{1}$
=
(＞/＜/= ,下同)$W_{2}$,$P_{1}$
＞
$P_{2}$。
答案：= ＞
解析：
物体在水平地面上匀速运动，处于平衡状态，拉力等于摩擦力。同一物体在同一水平地面上运动，压力和接触面粗糙程度不变，摩擦力不变，故$F_{1}=F_{2}=f$。
两次运动距离均为$s = 10\ m$，根据$W=Fs$，可得$W_{1}=F_{1}s$，$W_{2}=F_{2}s$，所以$W_{1}=W_{2}$。
功率$P = Fv$，$P_{1}=F_{1}v_{1}$，$P_{2}=F_{2}v_{2}$，因为$v_{1}=3\ m/s＞v_{2}=2\ m/s$，且$F_{1}=F_{2}$，所以$P_{1}＞P_{2}$。
= ＞
21. 如图所示的电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右移动时,电流表$A$的示数将
变小
(变小/不变/变大),电压表$V_{1}$的示数将
变小
(变小/不变/变大),电压表$V$、$V_{1}$、$V_{2}$示数间的关系是
$V$的示数为$V_{1}$和$V_{2}$示数之和
。
答案：变小 变小 $V$的示数为$V_{1}$和$V_{2}$示数之和
解析：
变小 变小 $V=V_{1}+V_{2}$
22. 如图(a)所示的电路中,电源电压保持不变,闭合开关后,滑片P由b端滑到a端,电压表示数U与电流表示数I的变化关系如图(b)所示,则电源电压U为
9
V,定值电阻R的阻值为
6
Ω。
答案：9 6
解析：
当滑片P在a端时，滑动变阻器接入电路电阻为0，电路中只有R，此时电压表示数最大为电源电压，由图(b)知此时$U = 9\,V$，电流$I = 1.5\,A$。
根据$I=\frac{U}{R}$，可得$R=\frac{U}{I}=\frac{9\,V}{1.5\,A} = 6\,\Omega$。
9 6

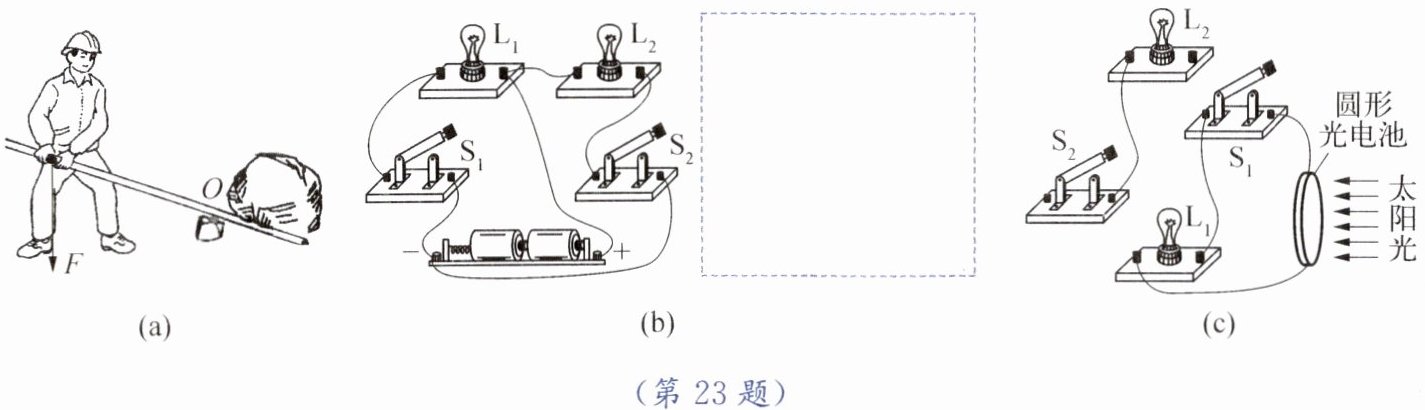

23. (9分)按照题目要求作图(每小题3分)。
(1) 如图(a)所示,画出工人对撬棒的压力F的力臂l。
(2) 如图(b)所示,在虚线框内按实物图画出它的电路图。
(3) 如图(c)所示,用笔画线代替导线完成电路图的连接,要求当$S_{1}$、$S_{2}$同时闭合时,两个灯泡均能正常发光,断开$S_{2}$时,灯泡$L_{2}$熄灭,灯泡$L_{1}$正常发光。(画出一种情况即可)

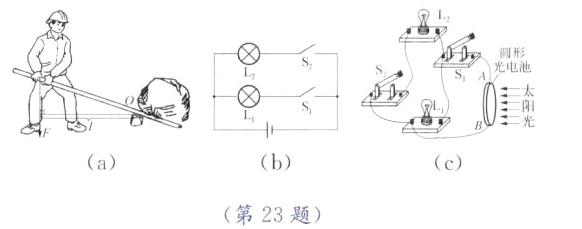

答案：如图所示
