1. 小华对身边的一些电路进行观察分析后作出以下判断,其中不正确的是(

)。
A.厨房中的抽油烟机里装有照明灯和电动机,它们是并联的
B.马路两旁的路灯,晚上同时亮,早晨同时灭,它们是串联的
C.楼道中的电灯是由声控开关和光控开关共同控制的,只有在天黑且有声音时才能亮,所以声控开关、光控开关及灯是串联的
D.一般家庭中都要安装照明灯和其他用电器,使用时互不影响,它们是并联的

答案：B

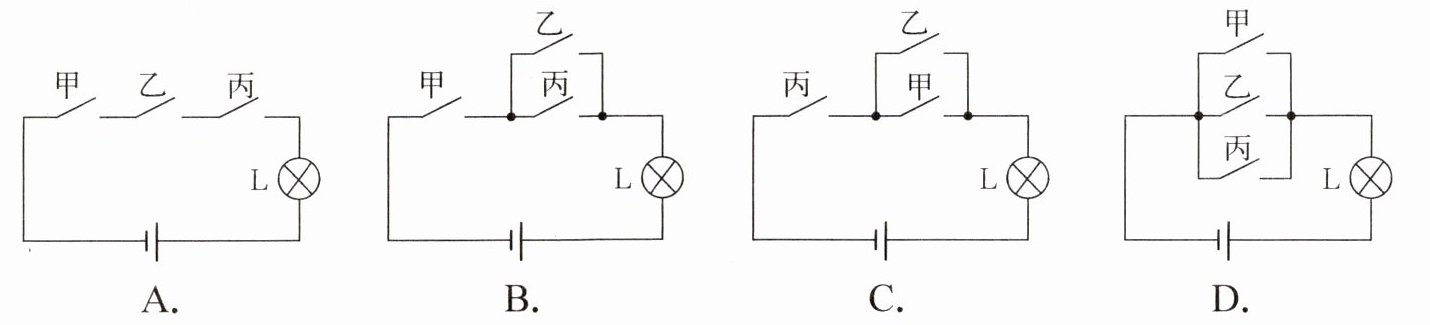

2. 一次举重比赛中有甲、乙、丙三个裁判,其中甲为主裁判,乙、丙为副裁判。若裁判认定杠铃已被举起,则按下自己面前的按钮。要求主裁判和至少一个副裁判都按下按钮,指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是(

)。

答案：B

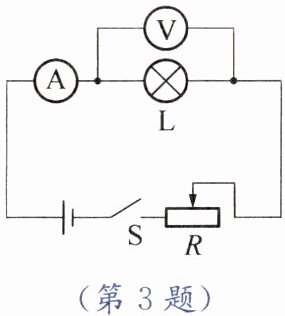

3. 在如图所示的电路中,闭合开关,工作一段时间后发现两只电表中有一只电表的示数突然明显变小,另一只电表的示数明显变大。下列判断中正确的是(

)。

A.可能是灯泡L断路
B.一定是灯泡L短路
C.可能是滑动变阻器R断路
D.一定是滑动变阻器R的滑片向左滑动

答案：A

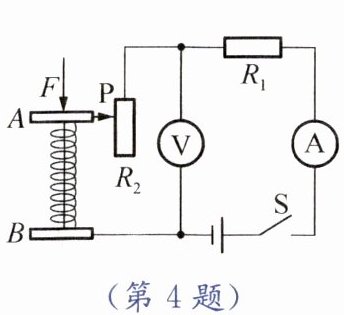

4. 如图所示是小明设计的压力传感器的原理图,其中弹簧上端和滑动变阻器的滑片P固定在一起,AB间有可收缩的导线$,R_1$为定值电阻。若闭合开关S,压力F增大,则电流表与电压表示数变化情况是(

)。

A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数变大
C.电流表、电压表示数都变大
D.电流表、电压表示数都变小

答案：B

解析：

由图可知，$R_1$与$R_2$串联，电压表测$R_2$两端电压，电流表测电路电流。
压力$F$增大时，弹簧压缩，滑片$P$下移，$R_2$接入电路的阻值变大。
总电阻$R=R_1+R_2$变大，电源电压$U$不变，由$I=\frac{U}{R}$可知，电流表示数变小。
$R_1$两端电压$U_1=IR_1$，因$I$变小，$U_1$变小，$R_2$两端电压$U_2=U-U_1$，则$U_2$变大，电压表示数变大。
B

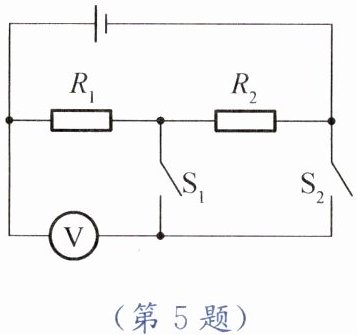

5. 如图所示电路,电源电压恒定不变。当$S_1$闭合、$S_2$断开时,电压表的示数为3 V,当$S_1$断开、$S_2$闭合时,电压表的示数为9 V,则$R_1:R_2$为(

)。

A.1:3
B.3:1
C.1:2
D.2:1

答案：C
