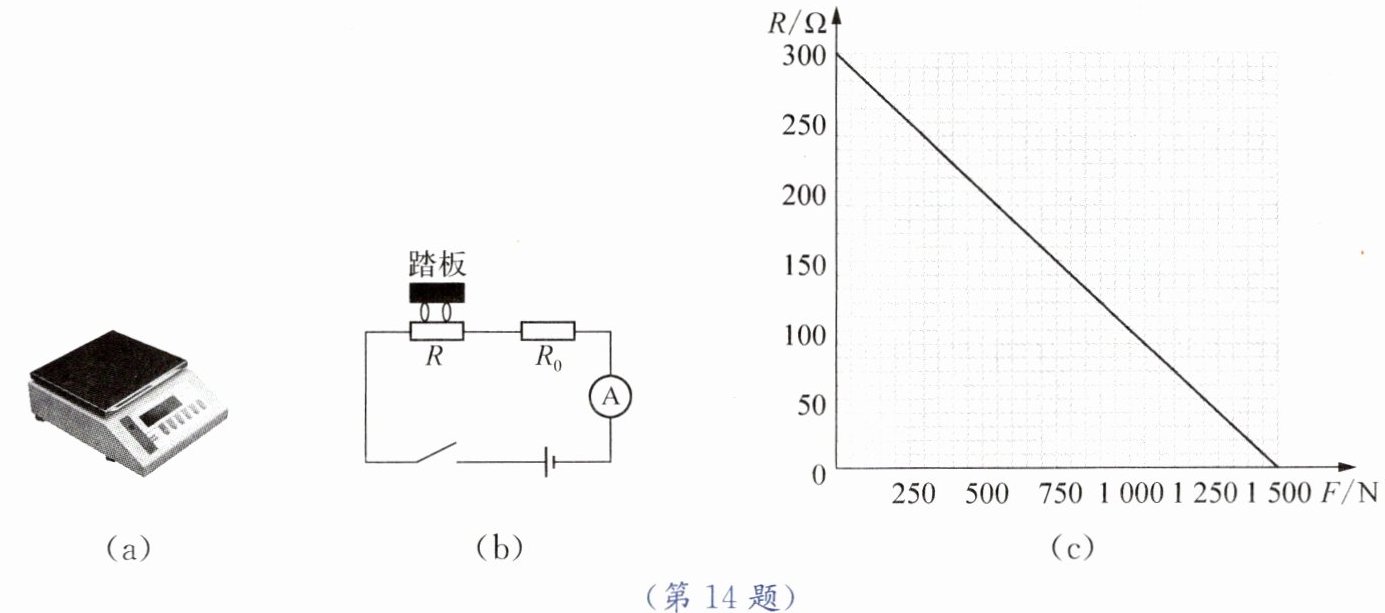

14. 图(a)所示为某型号电子秤,其结构原理如图(b)所示,R₀是定值电阻；R是压敏电阻,其阻值R随所受压力F变化的关系如图(c)所示,改写电流表(量程为0～0.6 A)的表盘数值后可直接读出所称物体的质量。设踏板的质量为5 kg,电源电压保持12 V不变,g取10 N/kg。
(1)根据图(c)可知,当称物体的质量增加时,压敏电阻R的值
变小
(变大/变小/不变,下同),电流表的示数
变大
。
(2)空载时,电流表的示数为0.04 A,求R₀的阻值。
10 Ω
(3)如果身边没有电流表而只有电压表,那么还能制作电子秤吗？若不能,请说明理由；若能,请说明电压表应怎样连入电路。
能 电压表应并联在 R₀两端
答案：（1）变小 变大 （2）10 Ω （3）能 电压表应并联在 Rₓ两端
解析：
（1）变小 变大
（2）解：空载时，踏板质量$m=5\ kg$，压力$F=mg=5\ kg × 10\ N/kg=50\ N$。由图(c)知，当$F=50\ N$时，$R=290\ \Omega$。电路总电阻$R_{总}=\frac{U}{I}=\frac{12\ V}{0.04\ A}=300\ \Omega$，$R_{0}=R_{总}-R=300\ \Omega - 290\ \Omega=10\ \Omega$
（3）能 电压表应并联在$R_{0}$两端
