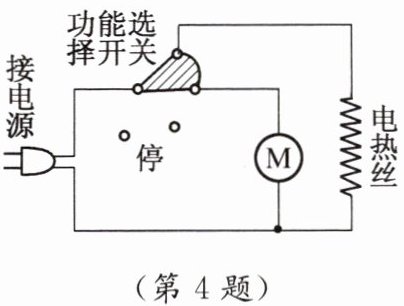

4. 如图所示是电吹风机的电路图,其中电热丝通电可以发热,电动机M通电后可以带动叶片转动形成风,功能选择开关是一个可旋转的扇形金属片。当功能选择开关置于图示位置时,吹出来的是
热
(热/冷)风,此时电路中的电动机与电热丝是
并
(串/并)联的。
答案：【解析】：
本题主要考查电路的基本连接方式以及开关对电路的控制作用。
需要分析电路图，确定当功能选择开关置于图示位置时，电动机和电热丝的工作状态，从而判断吹出的风是热风还是冷风，以及电动机和电热丝是串联还是并联。
电动机$M$通电后可以送风，电热丝通电后可以发热，当功能选择开关置于图示位置时，分析电路的连接方式。
此时，电动机$M$与电热丝同时接入电路，且它们各自有独立的电流路径，因此它们是并联连接。
由于电动机$M$和电热丝都处于工作状态，电动机带动叶片转动形成风，电热丝发热，所以吹出来的是热风。
【答案】：热；并。

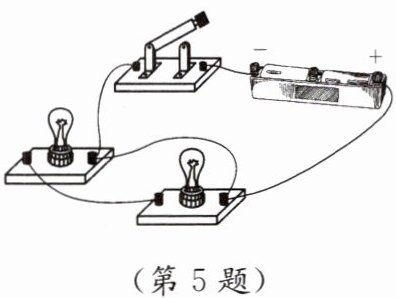

5. 观察图示的电路,回答问题并完成以下操作。
(1)闭合开关,两个灯泡能否发光?答:______。闭合开关后电路会出现______故障,该故障会造成什么不良后果?答:______。
(2)只要改接一根导线的一个接头就可以将如图所示的电路改成两个灯泡并联的电路。请你在要改接的这根导线上打一个“×”号,并画出改接后的导线。
答案：(1)不能；短路；电源可能被烧坏。

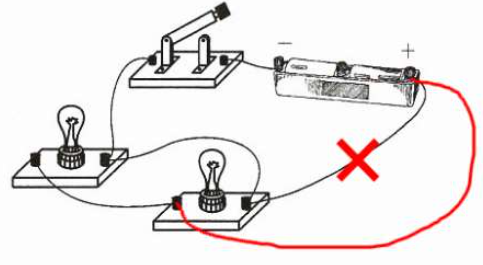

(2)
