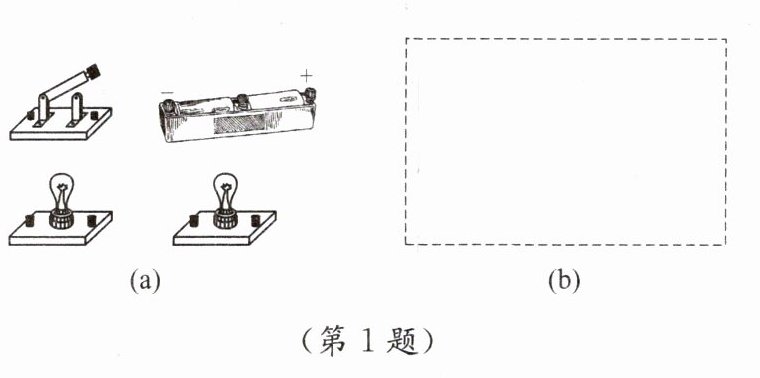

1.(1)将图(a)所示的电路元件连成电路。要求:两个灯泡并联,开关能同时控制这两个灯泡。
(2)在图(b)所示的虚线框内画出该电路的电路图。
答案：【解析】：
本题主要考查电路的基本连接方式以及电路图的绘制。题目要求两个灯泡并联，开关能同时控制这两个灯泡，这意味着开关应位于干路上。
（1）对于实物连接，需要按照以下步骤进行：
首先，将电源的正极与开关的一个接线柱相连，开关的另一个接线柱则分别与两个灯泡的一个接线柱相连，形成两条支路。
然后，将两个灯泡的另一个接线柱分别连接到电源的负极，这样就形成了并联电路。
（2）对于电路图绘制，需要清晰地表示出电源、开关、灯泡以及它们之间的连接关系。
在绘制时，可以使用规定的符号来表示各个元件，并按照实际连接情况绘制出电路图。
【答案】：
（1）实物连接图如下（从电源正极出发，经开关后分支，一支经灯泡
L1，另一支经灯泡
L2，然后共同回到电源负极）：
（2）电路图如下（电源、开关、两个灯泡并联连接，开关位于干路上）：

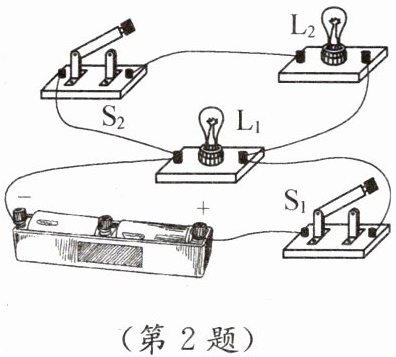

2. 如图所示,电路中的灯泡$L_1、$$L_2$均完好。请在下面的横线上填写当开关$S_1、$$S_2$处于以下状态时,灯泡$L_1、$$L_2$的亮熄情况。
(1)开关$S_1$和$S_2$都闭合时,______。
(2)开关$S_1$闭合、$S_2$断开时,______。
(3)开关$S_1$断开、$S_2$闭合时,______。
答案：【解析】：
本题主要考查电路的基本连接方式以及开关在电路中的作用。当开关处于不同状态时，会影响电路的通断，从而决定灯泡的亮熄情况。
（1）当开关$S_1$和$S_2$都闭合时，电流从电源正极流出，经过开关$S_1$后，分成两条支路，一条支路经过灯泡$L_1$，另一条支路经过开关$S_2$和灯泡$L_2$，然后两条支路汇合回到电源负极。因此，灯泡$L_1$和$L_2$并联，都能正常工作，即两灯都亮。
（2）当开关$S_1$闭合、$S_2$断开时，电流从电源正极流出，经过开关$S_1$后，只能经过灯泡$L_1$回到电源负极，因为开关$S_2$断开，所以灯泡$L_2$所在支路不通。因此，只有灯泡$L_1$亮，灯泡$L_2$不亮。
（3）当开关$S_1$断开、$S_2$闭合时，由于开关$S_1$断开，整个电路处于断路状态，电流无法从电源正极流出回到负极。因此，灯泡$L_1$和$L_2$都不亮。
【答案】：
(1)两灯都亮
(2)$L_1$亮，$L_2$不亮
(3)两灯都不亮
3. 生活中的一些电路,我们常常很难直接观察到它的连接情况,但是可以通过电路中各用电器的工作情况间接地判断其连接方式。例如:
(1)由
各用电器可以独立工作，互不影响
的现象,可以判断家里的电灯、电视机、电冰箱等用电器之间是
并
(串/并)联的。
(2)街道两旁有很多路灯,它们晚上一起亮、早晨一起灭,看起来好像是串联的,但从
其中一盏灯损坏，其他灯仍能正常工作
的现象,可以判断它们是并联的。
答案：(1)各用电器可以独立工作，互不影响；并
(2)其中一盏灯损坏，其他灯仍能正常工作
