5. 在“探究影响浮力大小的因素”实验中，小明利用老师提供的弹簧测力计、圆柱体、两杯分别装有水和某种液体的烧杯进行探究。其装置和弹簧测力计示数如图所示。
(1)分析图(a)、(b)、(c)，说明浮力的大小与
排开液体的体积
有关。
(2)为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用图
(c)、(d)
的装置来进行操作。
(3)圆柱体浸没在水中时受到的浮力是
1
N。圆柱体浸没在某液体中受到的浮力是
0.8
N。说明这种液体的密度比水的密度
小
。
(4)综上所述，影响浮力大小的因素有
液体密度
、
排开液体的体积
。
答案：5. (1) 排开液体的体积 (2) (c)、(d) (3) 1 0.8 小 (4) 液体密度 排开液体的体积

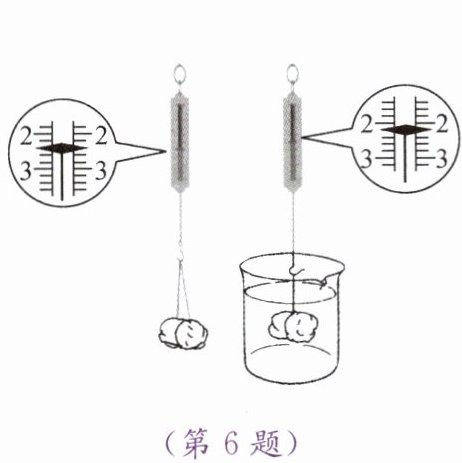

6. 小明用如图所示的实验装置，判断下沉的物体是否受到浮力的作用。由图可知，弹簧测力计前后示数变化了
0.2
N。为了使弹簧测力计前后示数变化更明显，他可采取的措施有
改用密度更大的液体
、
增大物体的体积
(填两种方法)。
答案：6. 0.2 改用密度更大的液体 增大物体的体积

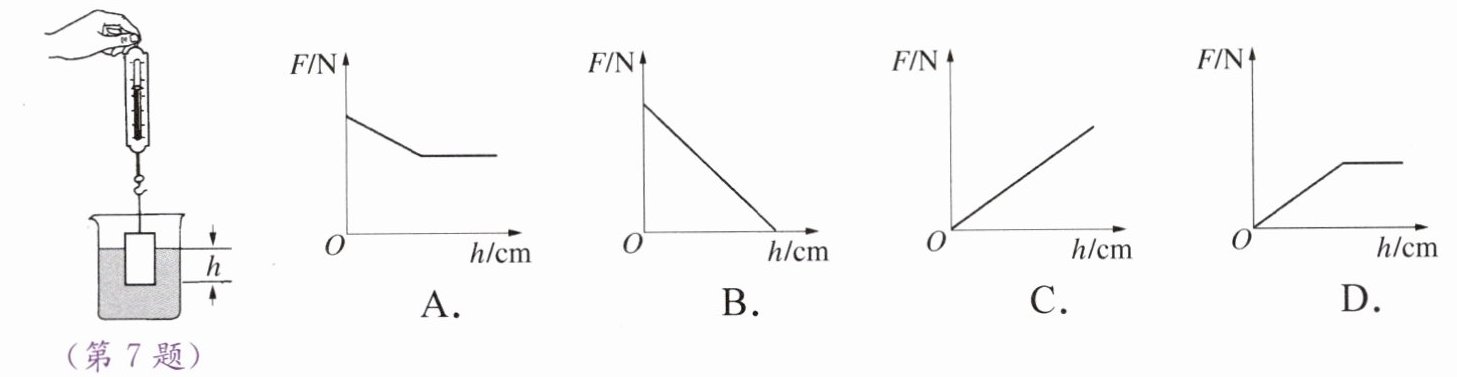

7. 如图所示，将一挂在弹簧测力计下的柱体金属块缓慢浸入水中(水足够深)。从圆柱体开始接触水面到圆柱体接触容器底之前，下列选项中能正确反映圆柱体所受浮力F和圆柱体下表面到水面距离h关系的图像是(
D
)
答案：7. D
解析：
解：当圆柱体开始接触水面到完全浸入水中前，下表面到水面距离$h$增大，排开水的体积$V_{\mathrm{排}}=S_{\mathrm{底}}h$（$S_{\mathrm{底}}$为圆柱体底面积）增大，由$F_{\mathrm{浮}}=\rho_{\mathrm{水}}gV_{\mathrm{排}}$可知，浮力$F$随$h$增大而线性增大；当圆柱体完全浸入水中后，$V_{\mathrm{排}}$不变，浮力$F$保持不变。图像先过原点倾斜上升，后水平，符合选项D。
D
