四、力的示意图
1. 物理学中，通常把力的
、
、
称为力的三要素。
2. 阅读教科书第 34 页“力的示意图”相关内容，想想应怎样画一个力的示意图。
(1)线段的起点表示力的
。
(2)线段的长短可以定性地表示力的
。
(3)箭头的指向表示力的
。
请结合教科书第 35 页的例题，想想画力的示意图时我们应该注意哪些问题。例如，要在箭头旁标注力的符号和大小等。如果觉得没有问题了，那就试着做做下面这道题目吧！
例：如图所示，画出静止在水平地面上的铅球受到的重力，大小为 20 N。
答案：1. 大小；方向；作用点
2. (1)作用点
(2)大小
(3)方向
画图：
从铅球重心（球心）竖直向下画一条带箭头的线段，箭头旁标注“G = 20N”。
五、重力势能
被举高的物体具有的能量叫作
。
和
是常见的两种势能。
答案：重力势能；重力势能；弹性势能
1. 物体由于地球
吸引
而受到的力叫作重力。物体所受的重力与物体质量的比约等于
9.8 N/kg
。
答案：1. 吸引 9.8N/kg
2. 铅垂线可以用来检查所砌的墙是否竖直，其依据是什么？
答案：2. 重力的方向总是竖直向下

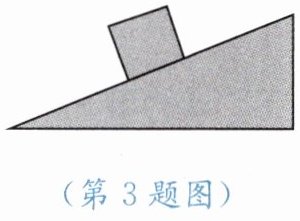

3. 如图所示，将质量为 20 kg 的物体放在斜面上，该物体所受的重力为多少牛？请画出该物体所受重力的示意图。(g 取$10\ N/kg$)
答案：解：根据重力公式$G = mg$（其中$m$为物体质量，$g$为重力加速度），已知$m = 20\ kg$，$g = 10\ N/kg$，则物体所受重力$G=mg = 20×10=200\ N$。
重力示意图：过物体重心，沿竖直向下的方向画一条带箭头的线段，标上$G = 200\ N$。
解析：
200N
（重力示意图：从物体重心竖直向下画一带箭头的线段，标上G=200N）

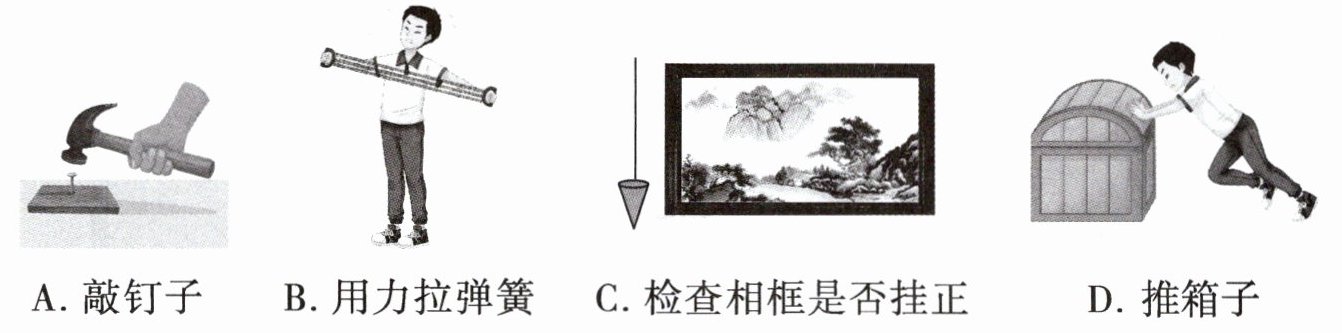

1. 下列实例中应用了重力方向的特点的是(
C
)
答案：1. C
