【变式 2】(2025·陕西二模)

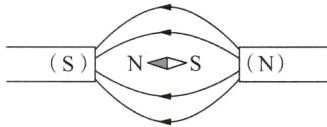

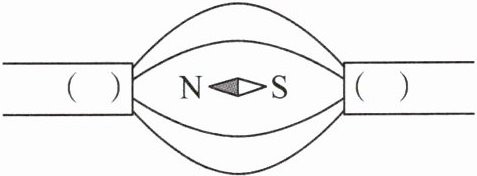

如图所示，根据静止小磁针的指向，请在括号内标出磁体的两个磁极的极性并标出磁感线方向。

典例 3
如图所示，根据通电螺线管下方小磁针静止时的指向，可判断通电螺线管的 $ b $ 端为(选填“$ N $”或“$ S $”)极，电源的 $ d $ 端为(选填“正”或“负”)极。

【思路分析】
由图可知，小磁针静止时 $ N $ 极指向左侧，根据磁极间的相互作用规律可知，螺线管的 $ a $ 端为 $ S $ 极、$ b $ 端为 $ N $ 极；用右手握住螺线管，让大拇指指向 $ N $ 极一端(螺线管的 $ b $ 端)，则四指弯曲的方向就是电流方向，电流方向为“前下后上”，可知电源的 $ d $ 端为正极。
【答案】

【变式 3】(2025·上海三模)
如图所示，标出磁感线方向、通电螺线管和小磁针的 $ N $ 极。

典例 4
如图所示，挂在弹簧测力计下的铁块置于一个匝数可变的电磁铁的上方。当开关 $ S $ 与 $ 1 $ 接通，稳定后测力计的示数为 $ F_{1} $，使滑动变阻器的滑片 $ P $ 向左移动到某一位置，弹簧测力计的示数为 $ F_{2} $，则 $ F_{1} $ $ F_{2} $；然后保持滑片 $ P $ 的位置不变，开关由 $ 1 $ 接到 $ 2 $，稳定后弹簧测力计的示数为 $ F_{3} $，则 $ F_{3} $ $ F_{2} $。(均选填“$ = $”“$ ＞ $”或“$ ＜ $”)

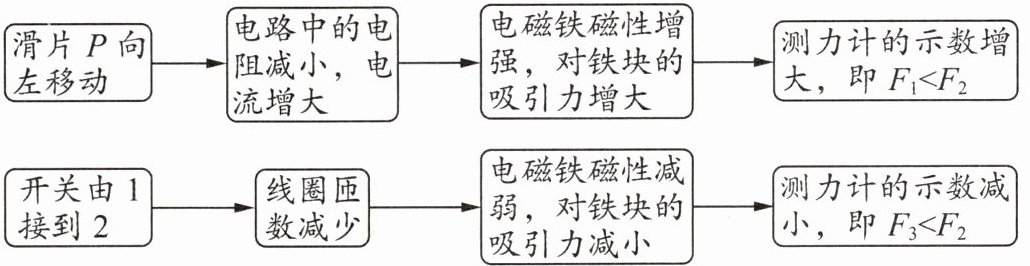

【思路分析】

【答案】
