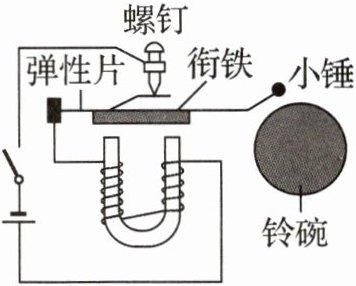

9. (2025·北京一模·2分)如图所示是直流电铃的原理图. 开关断开时，弹性片的一端与螺钉接触. 开关闭合时，电磁铁吸引衔铁，小锤敲击铃碗发声，同时弹性片与螺钉分离导致断电，电磁铁失去磁性，弹性片与螺钉接触，电路再次接通，如此往复. 下列说法正确的是 (
C
)
A.电路接通时，电磁铁右侧上端为$ N $极
B.电路接通时，电磁铁周围产生磁感线
C.若只更换电压较小的电源，电铃可能无法正常工作
D.若只对调电源的正负极，电铃可能无法正常工作
答案：9.C

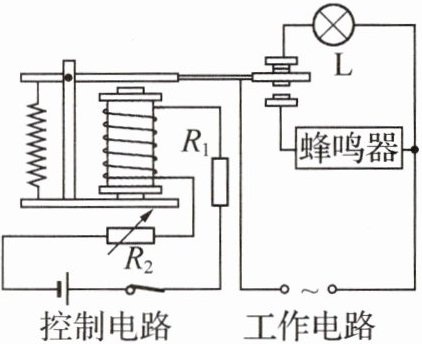

10. (2分)如图是子轩同学为某冷库设计的温度自动报警电路，$ R_{1} $为安装在冷库内部的热敏电阻，其阻值随温度的变化而变化，$ R_{2} $为可调电阻. 温度正常时指示灯$ L $发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警. 下列判断正确的是 (
C
)
A.电磁铁的上端为$ S $极
B.$ R_{1} $的阻值随温度的升高而增大
C.冷库温度升高时，控制电路消耗的电功率变大
D.若要调低冷库的报警温度，可将$ R_{2} $的阻值调大
答案：10.C 解析:图中电流从电磁铁的上端流入、下端流出，由安培定则可知，电磁铁的上端为N极，下端为S极，故A错误;当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警，这说明温度升高时，电磁铁的磁性增强，即控制电路中电流变大，由欧姆定律可知，控制电路的总电阻变小，所以热敏电阻R₁的阻值随温度的升高而减小，故B错误;冷库温度升高时，控制电路中的电流变大，由P=UI可知，控制电路消耗的电功率变大，故C正确;若要调低报警温度，则报警时热敏电阻的阻值会变大，由于电磁铁吸引衔铁时线圈中的电流是一定的，由I=U/(R₁+R₂)可知，U、I不变，R₁变大，则R₂应调小，故D错误.
11. 新趋势

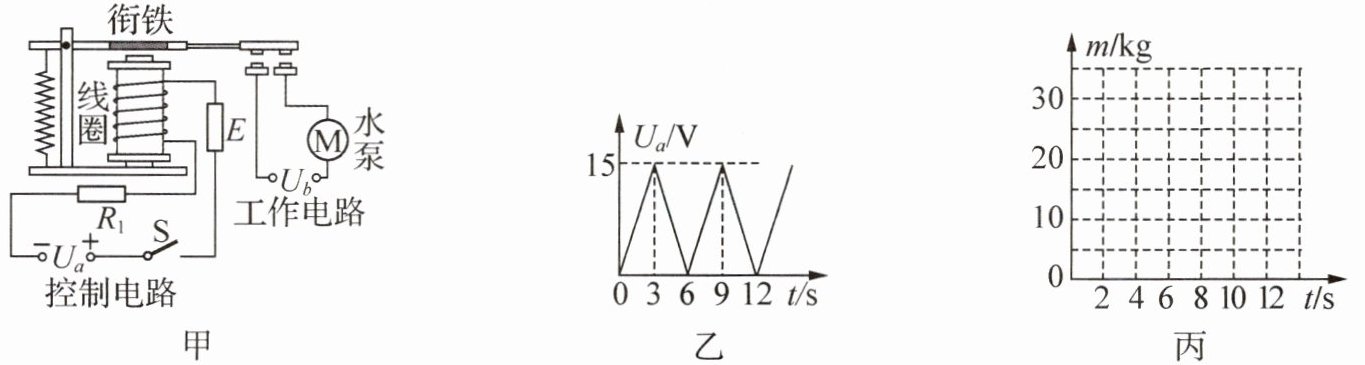

情境素材 (2025·广东佛山期末·9分)上分点四 某公园内的音乐喷泉可以通过电脑将音乐的声音频率特征转化为控制信号，控制水泵在音乐的某阶段喷出水柱，形成喷泉. 图甲为控制水泵工作的模拟电路，控制电路的电源电压$ U_{a} $呈周期性变化(如图乙所示)，定值电阻$ R_{1} = 2Ω $. $ E $为具有特殊功能的电子元件，当$ U_{a} ＜ 6V $时，电路中没有电流通过；当$ U_{a} ≥ 6V $时，$ E $两端电压恒为$ 6V $. 当线圈中通过的电流$ I ≥ 2A $时，电磁继电器的衔铁被吸下，水泵启动喷水.(不计线圈电阻)
(1) 当$ U_{a} ≥ 6V $时，电磁铁的上端为
S
(选填“N”或“S”)极.
(2) 当$ t = 3s $时，线圈中通过的电流是
4.5
A.
(3) 水泵启动喷水时，$ U_{a} ≥ $
10
V.
(4) 已知水泵每秒喷出水的体积为$ 5×10^{-3}m^{3} $，在$ 0～6s $内，水泵喷出水的总质量为
10
kg. 请在图丙中画出$ 0～12s $水泵喷水的总质量$ m $随时间$ t $的变化曲线. ($ ρ_{水} = 1.0×10^{3}kg/m^{3} $)
(5) 若要延长水泵喷水的时间，则应
减小
(选填“增大”或“减小”)$ R_{1} $的阻值.
答案：11.(1)S (2)4.5 (3)10 (4)10 如图所示
(5)减小
