13. 家庭电路中，电热水壶与电视机的连接方式是
并联
；为了用电安全，电热水壶应选用
三
孔插座.用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路
短路
，使空气开关跳闸.
答案：13.并联 三 短路

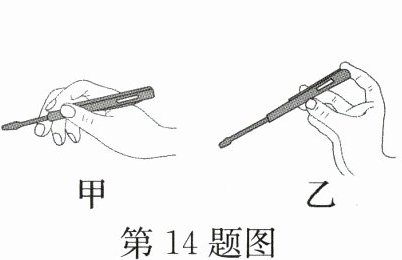

14. 如图所示，测电笔使用方法正确的是
乙
(选填“甲”或“乙”).用测电笔检测插座时，发现氖管发光，说明接触的是
火
线.
答案：14.乙 火

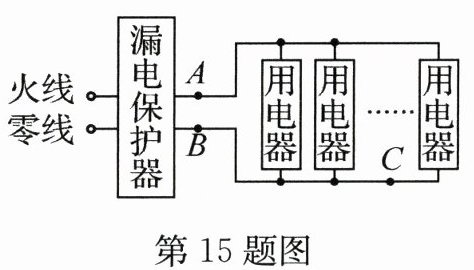

15. 如图所示是家庭电路的部分电路示意图.当用电器正常工作时，电路中 A 处和 B 处的电流大小关系是 $ I_A $
=
$ I_B $；图中的漏电保护器在某些情况下会切断电路，分析：当站在地上的人不小心接触到 C 处裸露的电线时，漏电保护器
不会
(选填“会”或“不会”)切断电路.
答案：15.= 不会
16. 亮点原创 如图是一款新型无扇叶电风扇，通电时，它可以送出清爽的风.该电风扇内部电动机的额定电压为 220 V、额定电流为 0.5 A，电动机内部线圈电阻为 20 Ω，则该电风扇正常工作 10 min 消耗的电能为
$6.6×10^4$
J.电动机转子被卡住时，10 s 内产生的热量为
$2.42×10^4$
J.
答案：16.$6.6×10^4$ $2.42×10^4$
解析：
解：
1. 正常工作时消耗的电能：$W = UIt = 220\ \mathrm{V} × 0.5\ \mathrm{A} × 10 × 60\ \mathrm{s} = 6.6 × 10^4\ \mathrm{J}$
2. 电动机转子被卡住时，10 s 内产生的热量：$Q = \frac{U^2}{R}t = \frac{(220\ \mathrm{V})^2}{20\ \Omega} × 10\ \mathrm{s} = 2.42 × 10^4\ \mathrm{J}$
$6.6×10^4$；$2.42×10^4$
17. 新素养
科学思维(2025·福建泉州模拟)为了估算家中功率约为 $ 1.5×10^{-3} $ W 的石英钟使用一节新的 5 号干电池能工作多少天.小敏将阻值 $ R = 1 $ Ω 的定值电阻接在一节新的 5 号干电池上进行放电实验，结果发现累计放电 96 min 后电池失效，则电阻 R 在这段时间所消耗的电能 $ W = $
12960
J；若电池在工作过程中电压保持不变，根据实验估算该石英钟使用这种新的 5 号干电池连续工作的时间为
$1.44×10^5$
min.
答案：17.12960 $1.44×10^5$
18. 今年“五·一”长假，小明全家外出度假 5 天后返回，发现家中电能表示数由 317.4 kW·h 变为如图所示示数.经检查，家中除电视机和数字机顶盒处于待机状态，其他用电器均已关闭，则电视机和数字机顶盒待机状态下总功率为
10
W.在此期间，电能表指示灯闪烁
1920
次，消耗的电能可供额定功率为 15 W 的台灯正常工作
80
h.
答案：18.10 1920 80
解析：
解：
1. 电能表示数变化：$318.6\ \mathrm{kW·h} - 317.4\ \mathrm{kW·h} = 1.2\ \mathrm{kW·h}$
2. 待机总功率：$P = \frac{W}{t} = \frac{1.2\ \mathrm{kW·h}}{5 × 24\ \mathrm{h}} = 0.01\ \mathrm{kW} = 10\ \mathrm{W}$
3. 指示灯闪烁次数：$1.2\ \mathrm{kW·h} × 1600\ \mathrm{imp/(kW·h)} = 1920\ \mathrm{imp}$
4. 台灯工作时间：$t' = \frac{W}{P'} = \frac{1.2\ \mathrm{kW·h}}{0.015\ \mathrm{kW}} = 80\ \mathrm{h}$
10；1920；80

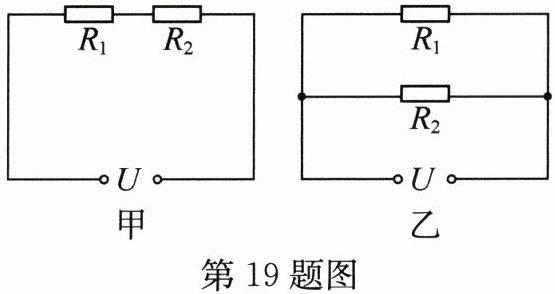

19. (2025·黑龙江绥化)如图所示，电源电压恒定，将定值电阻 $ R_1 $、$ R_2 $ 按图甲、图乙两种方式接入电路，电阻 $ R_1 $ 在两电路中消耗的电功率分别为 4 W 和 9 W，则 $ R_1 ∶ R_2 = $
$2:1$
，乙图中电阻 $ R_2 $ 消耗的电功率为
18
W.
答案：19.$2:1$ 18 解析:由图甲可知,$R_1$、$R_2$串联,设$R_1$两端电压为$U_1$,$R_2$两端电压为$U_2$,则$R_1$消耗的电功率$P_1 = \frac{U_{1}^{2}}{R_1} = 4W$,由图乙可知,$R_1$、$R_2$并联,此时$R_1$、$R_2$两端电压均为电源电压U,$R_1$消耗的电功率$P_1' = \frac{U^{2}}{R_1} = 9W$,$\frac{P_1}{P_1'} = \frac{U_{1}^{2}}{R_1}×\frac{R_1}{U^{2}} = \frac{4W}{9W}$,解得$\frac{U_1}{U} = \frac{2}{3}$,在图甲电路中，由串联电路电压规律可得$\frac{U_1}{U_2} = \frac{U_1}{U - U_1} = \frac{2}{3 - 2} = \frac{2}{1}$,由串联分压可得$\frac{R_1}{R_2} = \frac{U_1}{U_2} = \frac{2}{1}$;图乙电路中,$R_1$消耗的电功率$P_1' = \frac{U^{2}}{R_1} = 9W$,$R_2$消耗的电功率$P_2' = \frac{U^{2}}{R_2}$,则$\frac{P_1'}{P_2'} = \frac{U^{2}}{R_1}×\frac{R_2}{U^{2}} = \frac{R_2}{R_1} = \frac{1}{2}$,则乙图中电阻$R_2$消耗的电功率$P_2' = 2P_1' = 2×9W = 18W$.
解析：
解：由图甲可知，$R_1$、$R_2$串联，$R_1$消耗的电功率$P_1=\frac{U_1^2}{R_1}=4\,\mathrm{W}$；
由图乙可知，$R_1$、$R_2$并联，$R_1$消耗的电功率$P_1'=\frac{U^2}{R_1}=9\,\mathrm{W}$。
$\frac{P_1}{P_1'}=\frac{U_1^2/R_1}{U^2/R_1}=\frac{U_1^2}{U^2}=\frac{4}{9}$，解得$\frac{U_1}{U}=\frac{2}{3}$。
在图甲中，串联电路电压规律：$U=U_1+U_2$，则$\frac{U_1}{U_2}=\frac{U_1}{U-U_1}=\frac{2}{3-2}=\frac{2}{1}$。
由串联分压：$\frac{R_1}{R_2}=\frac{U_1}{U_2}=\frac{2}{1}$。
图乙中，$P_1'=\frac{U^2}{R_1}=9\,\mathrm{W}$，$P_2'=\frac{U^2}{R_2}$，$\frac{P_1'}{P_2'}=\frac{R_2}{R_1}=\frac{1}{2}$，故$P_2'=2P_1'=2×9\,\mathrm{W}=18\,\mathrm{W}$。
$R_1:R_2=2:1$，乙图中$R_2$消耗的电功率为$18\,\mathrm{W}$。
2:1；18
