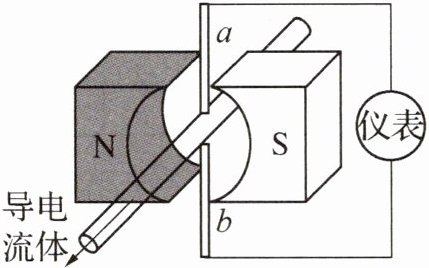

8. 亮点原创 电磁流量计广泛应用于工业生产中的液体流量监测，直流式电磁流量计的示意图如图所示.当管道内有导电流体通过时，就会有微弱电流产生，仪表(由电压表改装而成)就会显示出流体流速.电磁流量计的工作原理与
(选填“电动机”或“发电机”)的原理相似；若仅调换图中两磁极的位置，仪表指针的偏转方向将
(选填“不变”或“改变”).
]
答案：发电机
改变
解析：
电磁流量计的工作原理是基于电磁感应现象，即导体在磁场中运动时会产生感应电动势，这与发电机的工作原理相似。当调换磁极的位置时，磁场方向改变，感应电动势的方向也会随之改变，因此仪表指针的偏转方向将改变。

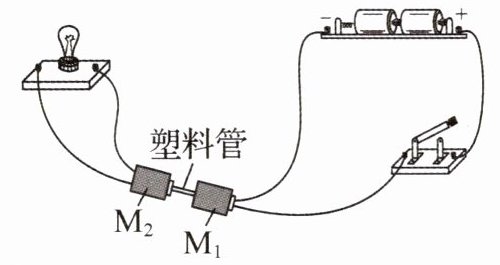

9. (2025·四川成都)将两个玩具电动机 M₁、M₂ 的转轴用塑料管连接起来，如图.闭合开关，小灯泡发光，原因是 M₁ 带动 M₂，让 M₂ 的线圈切割
磁感线
，产生感应电流.若只将电池的正负极对调，闭合开关后 M₁ 的转动方向会
改变
.
]
答案：9.磁感线 改变

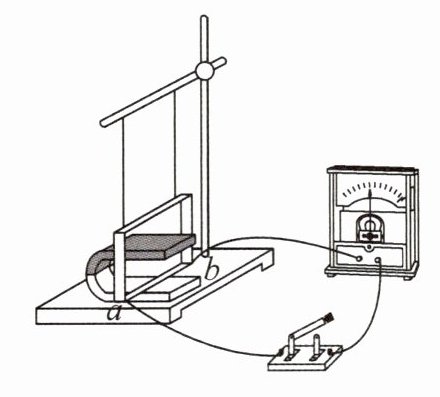

10. 如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置.

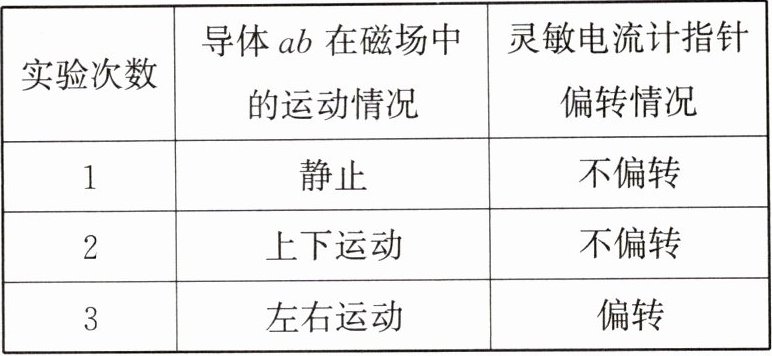

(1)闭合开关后，观察各种情况下灵敏电流计指针偏转情况，将实验现象记录在表格中.分析可知：闭合电路中的一部分导体在磁场中做
切割磁感线
运动时，电路中会产生感应电流.产生感应电流时，导体 ab 相当于电路中的
电源
.
(2)若要探究感应电流的方向与磁场方向的关系，应保持导体 ab 运动方向不变，将
磁体的N、S极
对调，观察灵敏电流计指针偏转情况.
(3)下列物品中，应用该实验结论工作的是
B
(填字母).
A. 电风扇
B. 手摇发电手电筒
答案：10.(1)切割磁感线 电源 (2)磁体的N、S极 (3)B
解析:(1)三次实验中，只有导体ab在磁场中做切割磁感线运动时才会产生感应电流，可以得出结论:闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中才会产生感应电流.实验中，导体ab为电路提供了电能，在电路中的作用相当于电源.(2)若要探究感应电流方向与磁场方向的关系，应保持导体ab运动方向不变，将磁体的N、S极对调，观察灵敏电流计指针的偏转情况.(3)电风扇的主要部件是电动机，其原理是通电线圈在磁场中受力转动;手摇发电手电筒工作时，将机械能转化为电能供手电筒发光，其原理是电磁感应.故B符合题意.

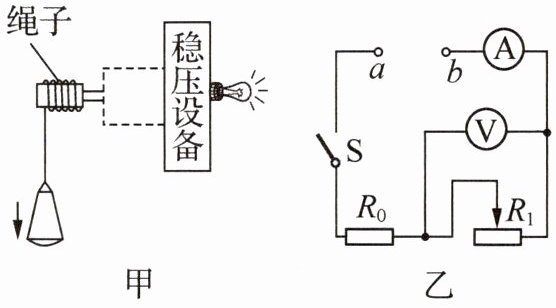

11. (2025·广东清远一模)一位设计师设计了一种“重力灯”.无论你在地球哪一个角落，无论当地的天气如何，它都可以实现照明.如图甲是这种“重力灯”的结构简化图，当重物下落时拉动绳子，转轴转动时，从而启动一台发电机，小灯泡就可以发光.重复以上操作，可以实现长时间照明.现挂上一个质量为 25 kg 的重物，该重物恰好可以缓慢匀速下落.在重物下落高度为 2.4 m 的过程中，就可以供一个标有“3.6 V 1 W”字样的 LED 灯持续正常发光 4 min.(g 取 10 N/kg)
(1)重力灯的主要构件直流发电机是利用
电磁感应
原理发电的.
(2)重力灯工作过程中主要的能量转化形式是：将
机械
能转化成
电
能再转化成光能.
(3)下落一次，重物的重力做功
600
J，重力灯的能量转化效率是
40%
.
(4)取下灯泡，将甲图装置的两个输出端接入乙图中的 a、b 两个接线柱进行实验(设该装置在短时间实验过程中可以稳定输出 3.6 V 电压). R₀ 为标有“5 Ω 0.3 A”的定值电阻，滑动变阻器 R₁ 标有“50 Ω 1 A”，电流表选择量程为 0～0.6 A，电压表选择量程为 0～3 V.为了保证电路安全，滑动变阻器接入电路的阻值变化范围是
7～25
Ω.
答案：11.(1)电磁感应 (2)机械 电 (3)600 40%
(4)7～25Ω
解析:(1)发电机的工作原理是电磁感应原理，即闭合电路中的一部分导体做切割磁感线运动时，电路中会产生感应电流.(2)重力灯工作过程中，该重物恰好可以缓慢匀速下落，从而启动发电机工作，将机械能转化为电能，供LED灯持续正常发光，将电能再转化为光能.(3)质量为25kg的重物下落高度为2.4m，下落一次，重力所做的功W=Gh=mgh=25kg×10N/kg×2.4m=600J.LED灯消耗的电能$W_{电}=Pt=1W×4×60s=240J，$重力灯的能量转化效率$η=W_{电}/W×100%=240J/600J×100%=40%.(4)$因为串联电路中各处的电流相等，且$R_{0}$允许通过的最大电流为0.3A，滑动变阻器$R_{1}$允许通过的最大电流为1A，电流表选择量程为0～0.6A，所以电路中的最大电流为0.3A，此时滑动变阻器接入电路的阻值最小，滑动变阻器接入电路的最小阻值$R_{小}=U/I_{大}-R_{0}=3.6V/0.3A-5Ω=7Ω；$当电压表的示数最大时，电路中的电流最小，此时滑动变阻器接入电路的阻值最大，因为串联电路中总电压等于各分电压之和，所以此时$R_{0}$两端的电压$U_{0}=U-U_{1大}=3.6V-3V=0.6V，$则电路中的最小电流$I_{小}=U_{0}/R_{0}=0.6V/5Ω=0.12A，$滑动变阻器接入电路的最大阻值$R_{大}=U_{1大}/I_{小}=3V/0.12A=25Ω；$所以，为了保证电路安全，滑动变阻器接入电路的阻值变化范围为7～25Ω.
