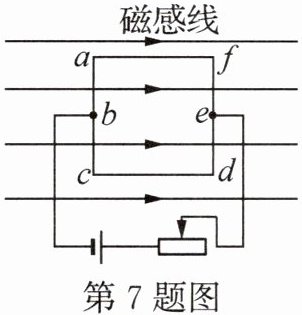

7. 矩形铜线框在某磁场中的位置如图所示，ab、bc、ed 和 fe 段都受到该磁场的作用力，则受到的作用力方向相同的两段是(
B
)
A.ab 段与 bc 段
B.ab 段与 ed 段
C.ab 段与 fe 段
D.fe 段与 ed 段
答案：7.B
解析：
解：磁场方向水平向左，根据左手定则：
ab段电流向右，受力方向垂直纸面向外；
bc段电流向下，受力方向垂直纸面向里；
ed段电流向右，受力方向垂直纸面向外；
fe段电流向上，受力方向垂直纸面向里。
ab段与ed段受力方向相同。
B

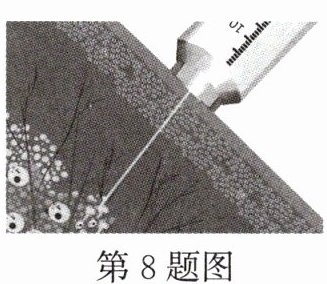

8. 电动式无针注射器广泛应用于胰岛素、疫苗、医美、动保免疫等领域，如图，该注射器通电时，通电线圈在永磁体产生的磁场中受到强大的推力，将药液高速注入皮肤. 下列关于无针注射器的说法正确的是(
B
)
A.药液的速度大，所以惯性大
B.工作原理与扬声器相同
C.工作时将机械能转化为电能
D.改变电流的大小，产生的推力大小不变
答案：8.B

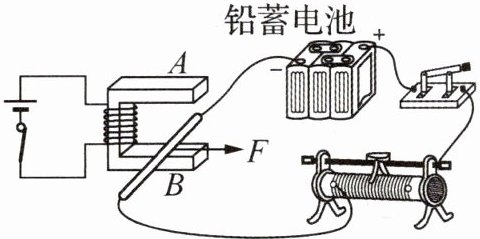

9. 在研究“通电导线在磁场中受到力的作用”时，用 U 形电磁铁替代磁体完成实验，如图所示. 闭合开关，导线受到水平向右的力. 下列说法正确的是(
C
)
A.若只对调电磁铁的电源两极，导线在磁场中受力方向不变
B.若只对调铅蓄电池的电源两极，导线在磁场中受力方向不变
C.电磁铁外部磁感线的方向是从 B 端出发回到 A 端
D.将一枚小磁针放在电磁铁 B 端旁，静止时，它的 N 极指向电磁铁 B 端
答案：9.C
10. (2025·江苏扬州二模)学习了电磁转换知识后，小明利用一节干电池、一个硬铜导线框和纽扣强磁铁，组装成了一个简易电动机，如图所示，同时放手后可观察到导线框 abcd 以干电池为轴转动起来，导线框转动起来的原理是
通电导体在磁场中受到力的作用
，若要改变导线框转动的方向，可以
对调纽扣强磁铁的N、S极(或改变导线框中电流方向)
，若要改变导线框转动的速度，可以
换电压更大的电池
，导线框转动的能量由
电
能转化而来.
答案：10.通电导体在磁场中受到力的作用 对调纽扣强磁铁的N、S极(或改变导线框中电流方向) 换电压更大的电池 电
11. 如图所示，用两根橡皮筋悬挂的均匀金属棒水平处于磁场中，当棒中通以由 A 到 B 方向的电流时，金属棒静止，橡皮筋都刚好处于松弛状态(导线对金属棒的作用力忽略不计)，此时金属棒受到的磁场力方向为
竖直向上
. 若要使橡皮筋处于拉伸状态，在不人为对棒施力，并且不改变磁场的条件下，小明提出可以断开电路或者
减小
(选填“增大”或“减小”)电流，除此以外，还可以用什么方法：
改变电流方向
.
答案：11.竖直向上 减小 改变电流方向 解析:当棒中通以由A到B方向的电流时，橡皮筋刚好处于松弛状态，说明金属棒受到的磁场力与其重力相互平衡，重力的方向竖直向下，则磁场力方向竖直向上；在不人为对棒施力，并且不改变磁场的条件下，若要使橡皮筋处于拉伸状态，应减小金属棒受到的磁场力，可以断开电路或者减小电流；若电流的方向发生改变，金属棒所受磁场力的方向会变为竖直向下，橡皮筋也会处于拉伸状态.

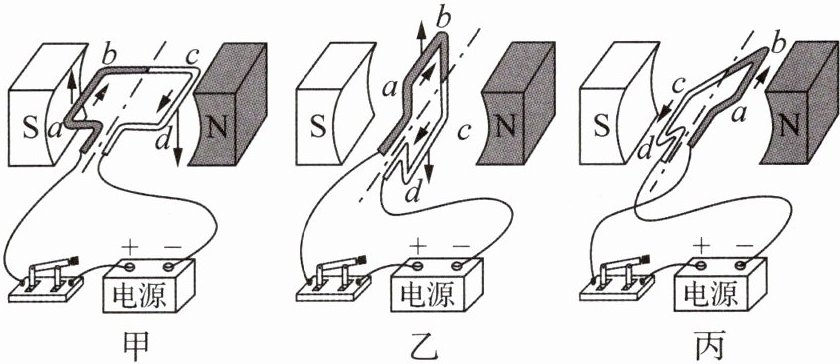

12. （2025·云南文山期中）如图所示，使线圈位于磁体两磁极间的磁场中.
(1)使线圈静止在图乙位置上，闭合开关，发现线圈并没有转动，这是因为这个位置是线圈的平衡位置，此时线圈上下两个边所受的力大小
相等
(选填“相等”或“不相等”).
（2）使线圈静止在图甲位置上，闭合开关，线圈受力绕中心轴沿顺时针方向转动，并由于
惯性
而越过平衡位置，但不能持续转动，最后要返回平衡位置. 使线圈静止在图丙的位置上，这是刚才线圈越过平衡位置以后所到达的地方，闭合开关，线圈逆时针转动. 由此我们可以分析出线圈不能连续转动的原因是
见解析
.
(3)生活中的电动机都能连续转动且具有平稳的动力，这些电动机是通过
换向器
来实现这一目的的.
答案：12.(1)相等 (2)惯性 见解析 (3)换向器
解析:(1)线圈处于图乙所示的平衡位置时，受力平衡，由二力平衡可知，此时线圈上下两个边所受的力大小相等.(2)线圈受力沿顺时针方向转动，转到平衡位置时，由于惯性，线圈不会立即停下来，会转过平衡位置，在力的作用下左右摇摆，最终静止在平衡位置.这是因为线圈越过平衡位置后，受到磁场的力会阻碍它沿原方向转动，所以线圈不能连续转动.(3)换向器可以在线圈刚转过平衡位置时改变线圈中电流的方向，改变线圈受力情况，使线圈持续转动，所以实际生活中的电动机是通过安装换向器来实现持续转动的.
