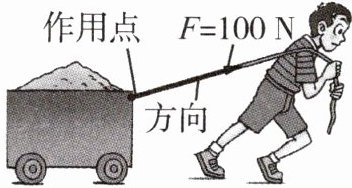

8. 小车在 100 N 拉力的作用下向前运动,如图是该拉力的示意图. 以下说法错误的是 ()


A.该示意图把拉力的三要素表示出来了

B.在同一图中,力越大,表示力的线段应该越长
C.只有力的大小、方向会影响力的作用效果
D.图中小车所受 100 N 拉力的施力物体是绳子

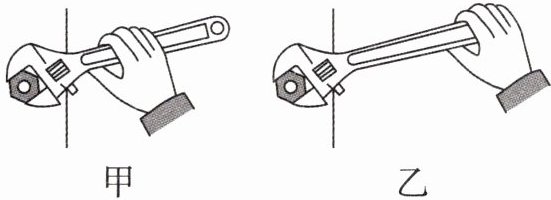

9. (2025·湖南长沙期中)如图所示,用扳手拧螺母时,按通常经验,沿顺时针方向使螺母拧紧,沿逆时针方向可使螺母拧松,这表明力的作用效果与力的有关;若用同样大小的力拧螺母,则在图乙所示位置施力更容易将螺母拧紧或拧松,这表明力的作用效果与力的有关.

10. 按要求作图.

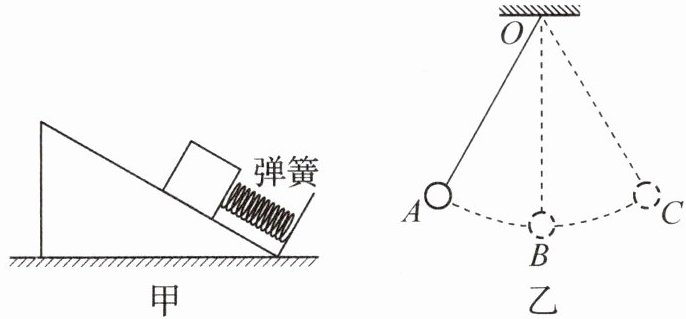

(1) (2025·甘肃兰州)如图甲所示,木块静止在光滑的斜面上,请画出木块的受力示意图.
(2) 如图乙,用细线把一个小球悬挂起来,将小球拉到位置 A,松开手后小球在 A、B、C 点之间来回摆动. 画出小球在位置 A 时的受力示意图.

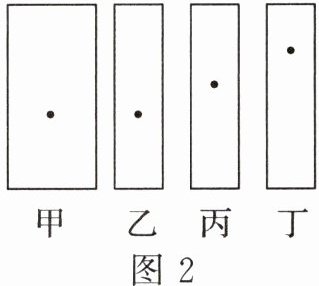

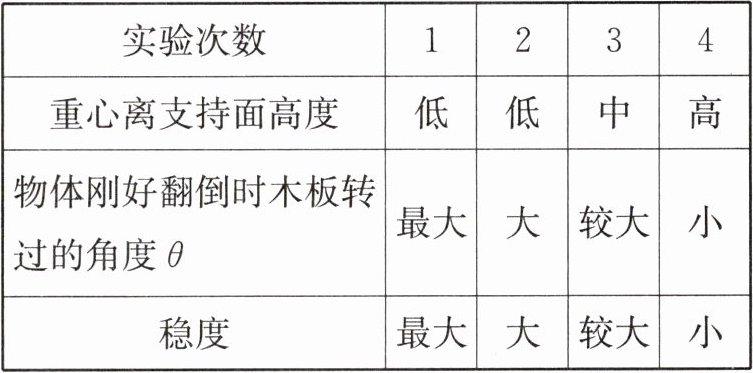

11. 新趋势 综合实践 生活中,我们在放置物体时,会经常涉及“稳度”的问题. 稳度就是物体稳定的程度,那么,到底有什么方法可以提高稳度呢? 于是小明进行了如下实验. 他首先制作了如图 2 所示的甲、乙、丙、丁四块重力相同、除甲底面积较大外其他外形完全相同、重心高低不同的圆柱体,然后将它们依次放在木板上(如图 1,圆柱体不滑动),慢慢转动木板,直至圆柱体翻倒,记录此时木板转过的角度 θ,记录结果如表.



(1) 小明是通过来判断物体的稳度.
(2) 小明分析实验数据,得出物体的稳度与接触面积大小有关. 小华认为这条结论不正确,如生活中常见的照相机三脚架,其与地面的接触面积很小,但支撑面(由支撑点围成的平面)较大. 正确的结论应是.
(3) 分析数据(填实验次数的序号)可以得到稳度大小与重心高低之间的关系. 卡车装货时,应把重的货物装在(选填“上”或“下”)层,可使卡车不易翻倒.
(4) 设汽车车轮和地面的四个接触点围成的四边形的面积为 S,汽车的重心离地面的高度为 h,现有汽车甲和乙,它们的重力 G 相同,结合小明的探究结果,你认为可以通过简单比较(填表达式)就可以初步比较甲、乙两辆汽车的稳度.
