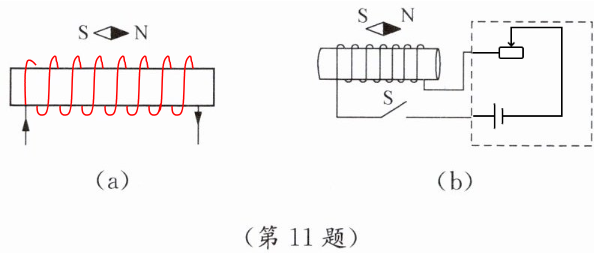

11. (1)如图(a)所示，请根据小磁针静止时N极的指向及螺线管两端导线中的电流方向，画出螺线管的绕法。
(2)将图(b)中的电磁铁连入你设计的电路中(在虚线框内添加电源和滑动变阻器)，使得小磁针静止时的状态如图(b)所示，且滑动变阻器的滑片向右滑动时，电磁铁的磁性变弱。
答案：
12. 如图所示，将导线绕在铁钉上做成的电磁铁接入电路。闭合开关后，小磁针的S极指向铁钉的A端。由此判断：电磁铁的A端是
N
极，电源的D端是
负
极。
答案：N；负
解析：
闭合开关后，小磁针S极指向A端，根据异名磁极相互吸引，可知电磁铁A端为N极；用右手握住电磁铁，大拇指指向N极（A端），四指弯曲方向为电流方向，电流从A端流入电磁铁，故电源C端为正极，D端为负极。
13. 为探究电磁铁的磁性与哪些因素有关，小华作出以下猜想。
猜想1：电磁铁通电时有磁性，断电时没有磁性。
猜想2：对同一电磁铁来说，通过的电流越大，电磁铁的磁性越强。
猜想3：电磁铁线圈的匝数越多，电磁铁的磁性越强。
为了检验上述猜想，小华用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕了若干匝，制成简易的电磁铁，然后用它吸引大头针，如图所示是在实验中观察到的四种情况。
请根据实验中观察到的现象，回答下列问题。
（1）根据吸引大头针的数目，可以判断电磁铁
磁性强弱
不同。
(2)比较图
(a)和(b)
所示的两种情况，可以验证“猜想1”是正确的。
(3)比较图
(b)和(c)
所示的两种情况，可以验证“猜想2”是正确的。
(4)由图(d)所示的实验可知，“猜想3”基本是正确的，但应补充的条件是
通过的电流相同
。
答案：（1）磁性强弱
（2）(a)和(b)
（3）(b)和(c)
（4）通过的电流相同
