2026年补充习题江苏九年级物理下册苏科版第28页解析答案

5. 家庭电路中，为保证用电器都能独立工作，各个用电器都是一个接线柱接零线，另一个接线柱接

火

线，即这些用电器是

并

联的，开关与它所控制的用电器是

串

联的。为了防止触电，用电器的金属外壳还必须接

地

线。

答案：火；并；串；地。

解析：

家庭电路中，为保证用电器都能独立工作，各用电器需要并联连接，即一个接线柱接零线，另一个接线柱接火线。开关需要与所控制的用电器串联，以实现对用电器的通断控制。为防止触电，用电器的金属外壳必须接地线。

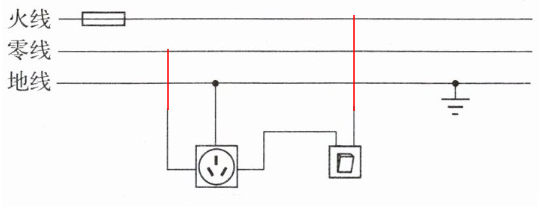

6. 如图所示是厨房里用开关控制的三孔插座，用笔画线将其接入电路中。

答案：

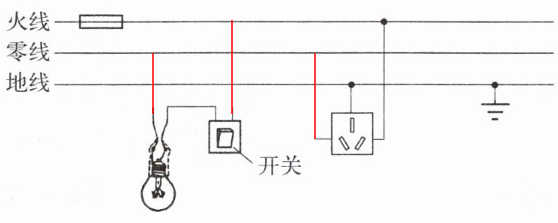

7. 用笔画线把图中的开关、螺口灯泡和三孔插座连入家庭电路中（要求用开关控制螺口灯泡）。

答案：

8. 家庭用电发生的触电事故，往往都是由人直接或间接接触

火线

造成的。为防止因电路漏电发生触电事故，家庭电路应安装

漏电保护器

。

答案：火线；漏电保护器

解析：

家庭电路中，火线与大地之间有220V电压，零线与大地之间电压为0。人直接或间接接触火线时，电流会通过人体流入大地，造成触电事故。漏电保护器能在电路发生漏电时迅速切断电路，防止触电事故发生。
