2026年同步练习江苏九年级物理下册苏科版第76页解析答案

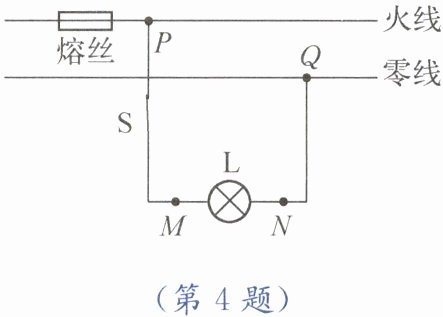

4. 如图所示,闭合开关 S,发现灯泡 L 不亮。用测电笔接触 M 点时氖管发光,而接触 N、Q 点时氖管均不发光。若该电路中仅有一处发生断路,则该处可能是(

)。

A.熔丝处

B.P、M 间某处
C.M、N 间某处
D.N、Q 间某处
(第 4 题)

答案：4.C

解析：

解：用测电笔接触M点时氖管发光，说明M点与火线连通；接触N、Q点时氖管均不发光，说明N、Q点与火线断开。由于电路仅有一处断路，且M点带电、N点不带电，故断路处为M、N间某处。
C

5. 下列做法中符合安全用电原则的是(

)。

A.测电笔中的高电阻用铜丝代替
B.发现有人触电时,立即用手将其拉开
C.更换灯泡时,先断开电源开关
D.用电器电线的绝缘皮破损了,仍继续使用

答案：5.C

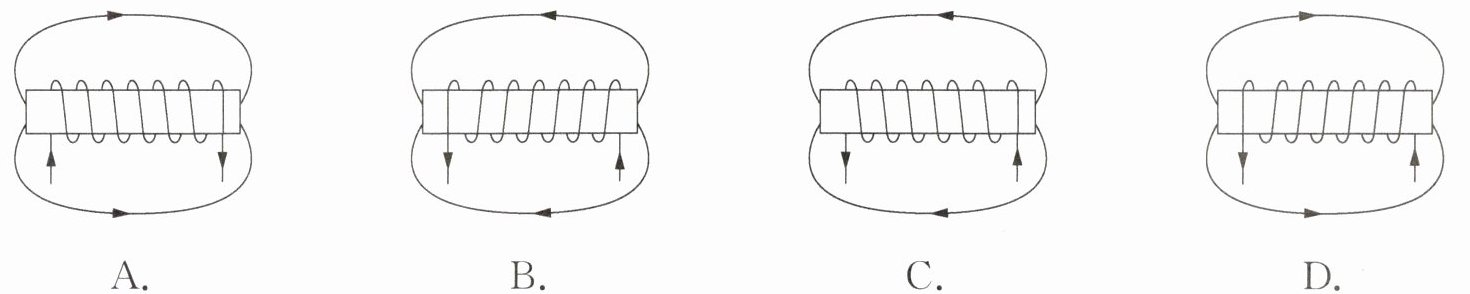

6. 一个通电螺线管中的电流方向和螺线管周围磁感线的分布如图所示,其中正确的是(

)。

A.
B.
C.
D.

答案：6.B

解析：

根据安培定则（右手螺旋定则）：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。磁感线从N极出发，回到S极。
假设电流从螺线管左端流入，右端流出（四指指向右），则大拇指指向螺线管右端，右端为N极，磁感线应从右端（N极）出发，向左回到左端（S极），与选项B中磁感线分布一致。
B

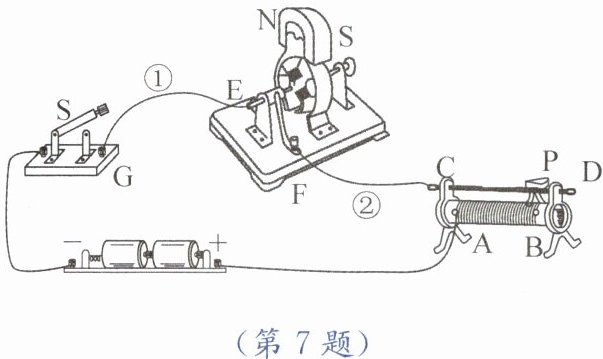

7. 小明把安装完成的直流电动机模型接入如图所示的电路中,闭合开关并调节滑动变阻器,电动机正常转动。若要改变电动机转动方向,下列做法中无效的是(

)。

A.只对调电源的正、负极
B.只对调磁体的 N、S 极
C.同时对调电源的正、负极和磁体的 N、S 极
D.导线①改接 G、F 接线柱,导线②改接 C、E 接线柱
(第 7 题)

答案：7.C

解析：

解：电动机转动方向与电流方向和磁场方向有关。
A.只对调电源正、负极，电流方向改变，转动方向改变，有效。
B.只对调磁体N、S极，磁场方向改变，转动方向改变，有效。
C.同时对调电源正、负极和磁体N、S极，电流方向和磁场方向均改变，转动方向不变，无效。
D.导线①改接G、F，导线②改接C、E，电流方向改变，转动方向改变，有效。
答案：C

8. 1965 年,美国发射通信卫星 les - 1,由于故障导致卫星进入太空后与地球失去联系。18 年后,科学爱好者菲尔威廉偶然捕捉到 les - 1 发出的频率为$2. 5 × 10^9$Hz 的信号。该信号(

)。

A.属超声波,周期为$4 × 10^{-8} s$
B.属超声波,周期为$4 × 10^{-9} s$
C.属电磁波,周期为$4 × 10^{-8} s$
D.属电磁波,周期为$4 × 10^{-9} s$

答案：8.D

9. 铅制防护服能阻碍 X 射线传播,下列现象同样是阻碍电磁波传播的是(

)。
① 放在真空罩内的手机,仍能接收到呼叫信号
② 放在密闭金属盒内的收音机,不能接收到电台信号
③ 微波炉炉门上的玻璃覆盖有金属网,可以防止微波泄漏
④ 用导线时断时续地连接干电池的两极,附近的收音机发出“咔咔”的声音

A.①②
B.②③
C.③④
D.①④

答案：9.B
