2026年同步练习江苏九年级物理下册苏科版第31页解析答案

1. 电磁铁由线圈和

铁芯

组成，其磁性强弱与

电流大小

、

线圈匝数

有关。

答案：1. 铁芯、电流大小、线圈匝数

2. 与永磁体相比，电磁铁具有以下优点：电磁铁的磁性有无可以由

通电、断电

来控制；电磁铁磁性的强弱可以通过

调节电流大小

来控制；电磁铁的磁极可以由

电流方向

来控制。

答案：2. 通电、断电，调节电流大小，电流方向

3. 电磁继电器实质上是用

电磁铁

控制电路通断的一种开关。电磁继电器的工作电路可分为

控制

电路和

受控

电路两部分。电磁继电器可以用低电压、弱电流的控制电路来控制

高电压

、

强电流

的受控电路。

答案：3. 电磁铁控制受控高电压、强电流

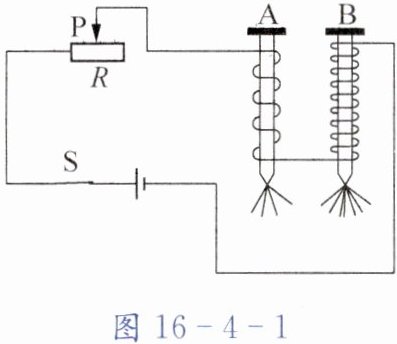

4. 如图16-4-1所示，小明用两个相同的大铁钉制成的电磁铁进行

实验。下列说法中正确的是(

)。

A.将两电磁铁上部靠近，它们会相互吸引
B.要使电磁铁磁性增强，应将滑动变阻器的滑片P向右移动
C.B线圈的匝数较多，通过B线圈的电流小于通过A线圈的电流
D.B电磁铁能吸引的大头针越多，表明它的磁性越强

答案：4. D

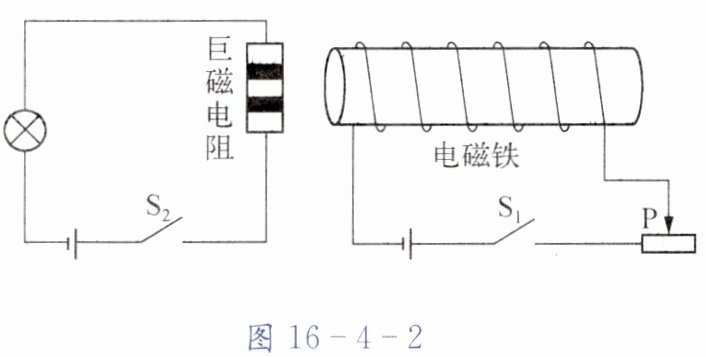

5. 格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获2007年诺贝尔物理学奖。如图16-4-2所示是研究巨磁电阻特性的电路示意图。闭合$S_1$、$S_2$，在将使滑动变阻器的滑片P向左移动的过程中，指示灯明显变亮。下列说法中正确的是(

)。

A.滑片P向左移动过程中电磁铁的磁性减弱
B.滑片P向右移动过程中电磁铁的磁性增强
C.巨磁电阻的阻值随磁场的增强而明显减小
D.巨磁电阻的阻值随磁场的增强而明显增大

答案：5. C

解析：

解：闭合$S_1$、$S_2$，滑片P向左移动时，滑动变阻器接入电路电阻减小，根据$I = \frac{U}{R}$，电磁铁所在电路电流增大，磁性增强。此时指示灯变亮，说明巨磁电阻所在电路电流增大，由$R=\frac{U}{I}$可知，巨磁电阻阻值减小。即磁场增强时，巨磁电阻阻值减小。
滑片P向右移动时，滑动变阻器接入电路电阻增大，电流减小，电磁铁磁性减弱。
综上，正确的是C。
C

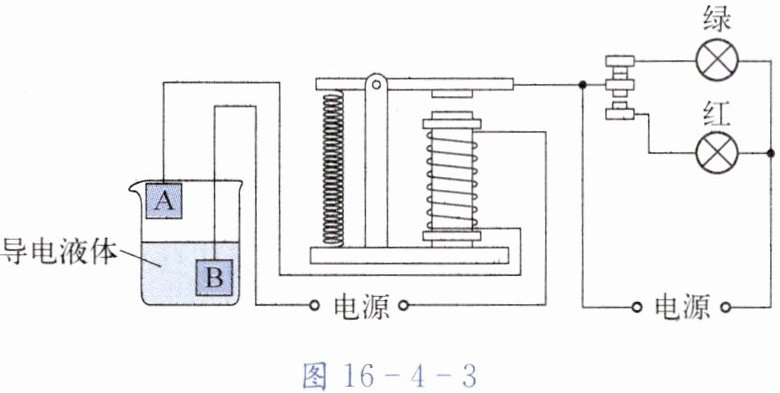

6. 如图16-4-3所示是某种导电液体的水位报警器的原理图。当水位到达金属块A底部

时，电路中(

)。

A.绿灯亮
B.红灯亮
C.两灯同时亮
D.两灯都不亮

答案：6. B
