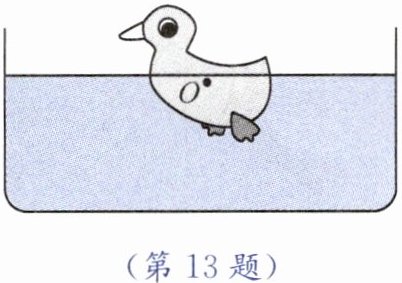

13. 如图所示，请画出漂浮在水面上的玩具鸭的受力示意图。

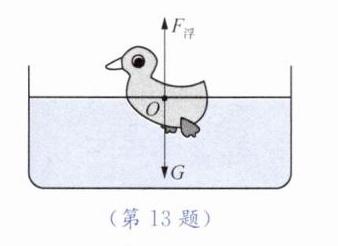

答案：13.如图所示

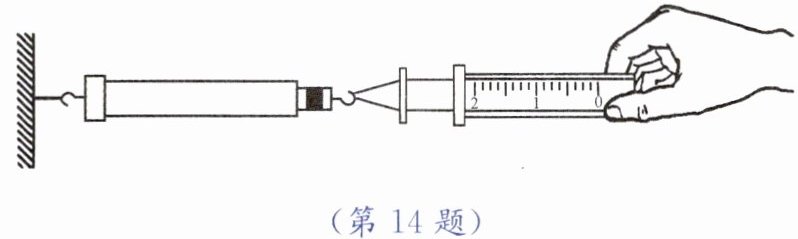

14. 如图是小明利用$V = 2\ mL$的注射器、弹簧测力计、刻度尺等器材估测大气压值的情况。
(1)利用刻度尺测量出
注射器带刻度部分
的长度$l$为$10\ cm$，即可算出活塞横截面积为
0.2
$ cm^2$。
(2)把活塞推至注射器筒的底端，用橡皮帽封住注射器小孔，再水平向右缓慢拉动注射器筒，当注射器的活塞开始滑动时，记下弹簧测力计的示数$F = 2.1\ N$，据此可测得大气压值$p = $
$1.05 × 10^5$
$ Pa$。
(3)考虑到活塞与筒壁之间有摩擦，小明继续拉动一小段距离后，缓慢退回注射器筒，在活塞刚要到筒内底部时弹簧测力计示数为$F'$，则大气压值$p' = $
$\frac{F + F'}{2V}l$
(用题中出现的物理量符号表示)。
(4)实验时若筒内空气没有排尽，此因素将导致所测大气压值
偏小
(偏大/偏小/不变)。
答案：14.(1)注射器带刻度部分 0.2 (2)$1.05 × 10^5$ (3)$\frac{F + F'}{2V}l$ (4)偏小

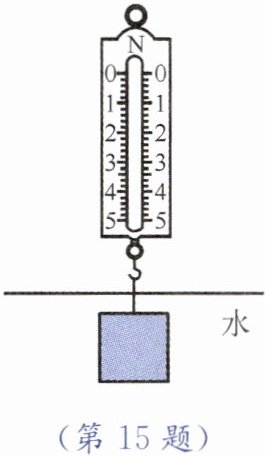

15. 小亮在测量浮力时发现，金属块浸没在密度不同的液体中，弹簧测力计示数不同。于是，他用弹簧测力计和重为$4\ N$、体积为$1×10^{-4}\ m^3$的金属块组装成密度计，将金属块浸没在不同液体中静止，来探究液体密度与弹簧测力计示数的对应关系。
(1)如图所示，金属块浸没在水中保持静止，受到的浮力是多少牛？
(2)若将此时弹簧测力计指针所指刻度标为$1.0×10^{3}\ kg/m^3$，这条刻度线的刻度值是多少牛？
(3)该液体密度计的$0\ kg/m^3$刻度标在
4
$ N$处。这个液体密度计所能测量的液体密度值不能超过
$4 × 10^3$
$ kg/m^3$。($g$取$10\ N/kg$，$\rho_{ 水} = 1.0×10^{3}\ kg/m^3$)
答案：15.(1)1N (2)3N (3)4 $4 × 10^3$
解析：
(1)解：金属块浸没在水中，排开水的体积$V_{排}=V=1×10^{-4}\ m^3$，根据阿基米德原理$F_{浮}=\rho_{水}gV_{排}$，可得$F_{浮}=1.0×10^{3}\ kg/m^3×10\ N/kg×1×10^{-4}\ m^3=1\ N$。
(2)解：金属块重力$G=4\ N$，由称重法$F_{浮}=G-F$，可得弹簧测力计示数$F=G-F_{浮}=4\ N-1\ N=3\ N$，故刻度值为$3\ N$。
(3)4；$4×10^{3}$
