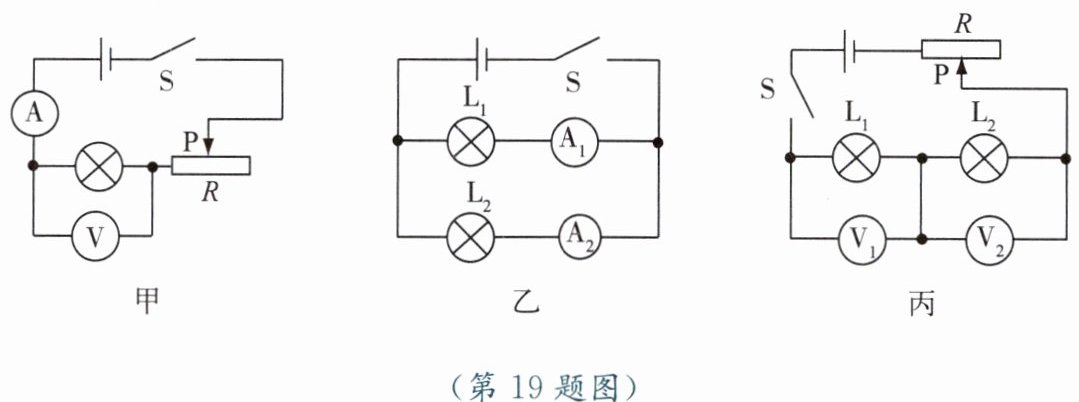

19. 在“探究影响电流做功的因素”活动中,同学们设计了如图甲、乙、丙所示的三种电路。

(1) 经过讨论,同学们认为不应该选择图甲所示的电路,原因是。
(2) 为研究电流做功与电压的关系,应该选择图所示的电路。
(3) 利用图丙所示电路研究某问题,当闭合开关后,发现两灯泡都不亮,电压表⑦有示数,电压表⑩无示数,则电路发生的故障是。
(4) 学习电功率知识后,小明想测灯泡的额定功率,将标有“12 V 6 W”字样的灯泡$L_1$和标有“6 V 4 W”字样的灯泡$L_2$按图丙连接电路,再接入电流表。经分析,能测出灯泡的额定功率。

20. 用如图所示的装置探究影响电流热效应的因素,甲、乙、丙三个相同的容器内均装有质量相等的煤油,电阻丝$R_1$、$R_2$、$R_3$浸没在煤油中,其中$R_1=R_2=5 \Omega$,$R_3=10 \Omega$。


(1) 闭合开关前,记录下煤油的初温度$t_0$。开关 S 接 a,调节滑动变阻器滑片 P,使电流表的示数为 1 A,记录下第 100 s 和第 200 s 时甲容器中煤油的末温度 t;
(2) 开关 S 接 b,调节滑片 P,使电流表的示数为 0.5 A,记录下第 200 s 时乙、丙容器中煤油的末温度 t;
(3) 断开开关。

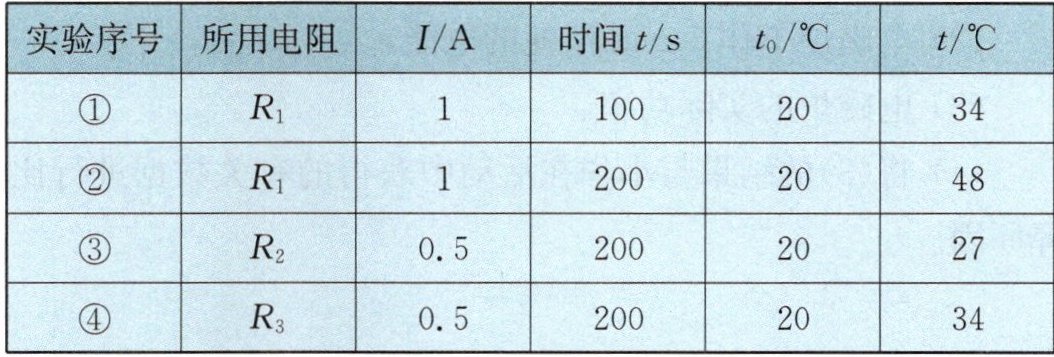

分析表中的数据,可以得出：
a. 比较实验①和②可得:当通过导体的电流和导体的相等时,导体产生的热量与通电有关。
b. 比较实验②和可知导体产生的热量与电流大小有关。实验中,电阻$R_2$产生的热量为J。
