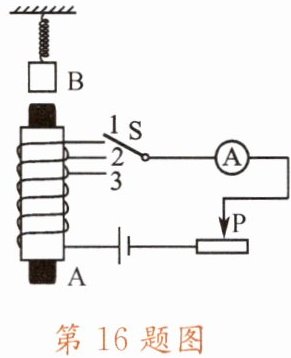

16. 如图所示，A是螺线管内的铁芯，B是悬挂在弹簧下的铁块，S是转换开关，要使弹簧的长度变短，可以采取的方法有(至少写出两种方法)：
(1)
提示：借助转换开关减少螺线管接入电路的匝数或用滑动变阻器减小通过螺线管的电流
。
(2)
提示：借助转换开关减少螺线管接入电路的匝数或用滑动变阻器减小通过螺线管的电流
。
答案：16. 提示：借助转换开关减少螺线管接入电路的匝数或用滑动变阻器减小通过螺线管的电流
解析：
(1)将转换开关S从触点2切换到触点3，减少螺线管接入电路的匝数；
(2)将滑动变阻器的滑片P向右移动，增大接入电路的电阻，减小通过螺线管的电流。
17. 阅读短文，回答问题。
新型发热材料——PTC
PTC是一种半导体陶瓷材料，它是以钛酸钡为主要成分，掺入多种物质后加工而成。目前，家用的陶瓷暖风器、陶瓷电水壶等电热元件常使用PTC材料制造。
PTC材料中，通常存在一个特定的温度(转变温度)，低于这个温度时，其电阻较小，是良导体；高于这个温度时，电阻则随温度的升高而急剧变大，成为绝缘体。因而，用PTC材料制成的电热器具有发热、控温双重功能。

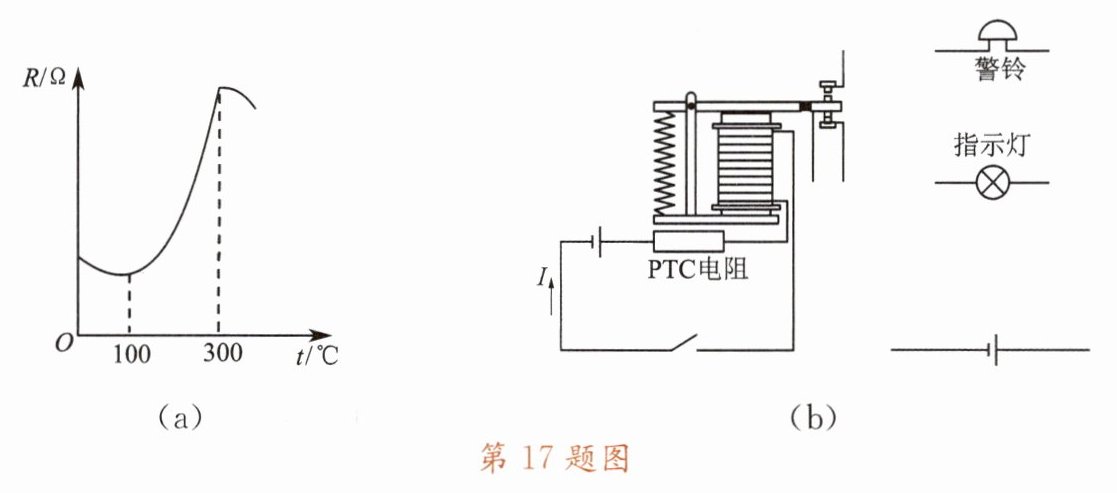

(1)家用固体电热灭蚊器就使用了PTC陶瓷电热元件，图(a)为其电阻随温度变化的图
像。由图可知，该PTC材料的转变温度为
100
$° C$。
(2)家用固体电热灭蚊器工作时的温度基本恒定在165$° C$左右。当它的温度高于165$° C$
时，电阻
变大
，功率
变小
，温度
降低
(以上均填变化情况)；反之，也能自动调节。因此用PTC材料制成的电热器具有自动调节的功能。
(3)某同学利用PTC电阻设计了一个“过热自动报警电路”：将PTC电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC电阻的转变温度时，指示灯熄灭，警铃响。请帮他将图(b)所示的电路连接完整。
(4)该“过热自动报警电路”的设计或在使用过程中有何不足？(指出一点即可)
答案：17. (1) 100 (2) 变大 变小 降低 (3) 如图所示
(4) 控制电路的电池长时间工作，电流减小，磁性减弱，可能造成误动作 控制电路始终耗电
