2026年课课练江苏九年级物理下册苏科版第63页解析答案

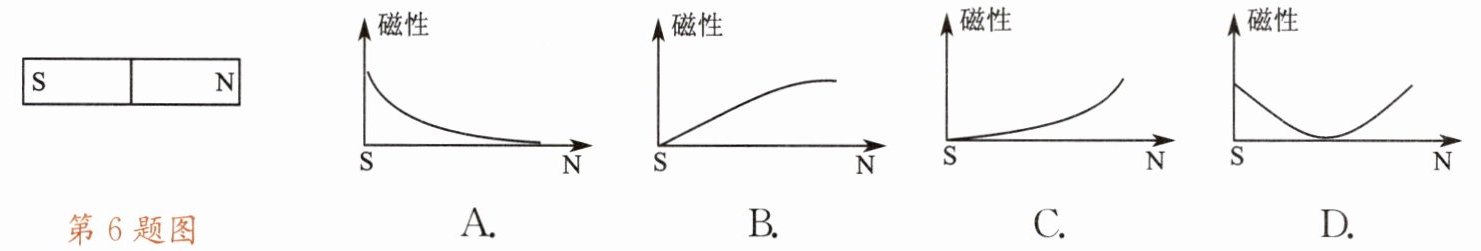

6. 如图所示，一块条形磁体，其左端为Ｓ极，右端为Ｎ极。下列选项中能大致正确表示从Ｓ极到Ｎ极磁性强弱变化情况的是(

)。

A.
B.
C.
D.

答案：6. D

解析：

条形磁体的磁性特点是两端磁性最强，中间磁性最弱。从S极到N极，磁性应先由强变弱，在中间位置达到最弱，然后再由弱变强。观察各选项图像，只有D选项符合这一变化规律。
D

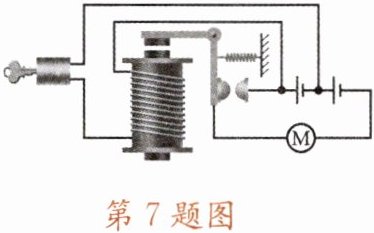

7. 如图所示为汽车启动原理图，汽车启动时，需将钥匙插入钥匙孔并旋转(相当于接通电路)，下列有关说法中错误的是(

)。

A.接通电路时通电螺线管产生磁性
B.通电螺线管E端的磁极为S极
C.电动机是利用通电导体在磁场中受力运动的原理制成的
D.通电螺线管两端的电压与电动机两端的电压相同

答案：7. D

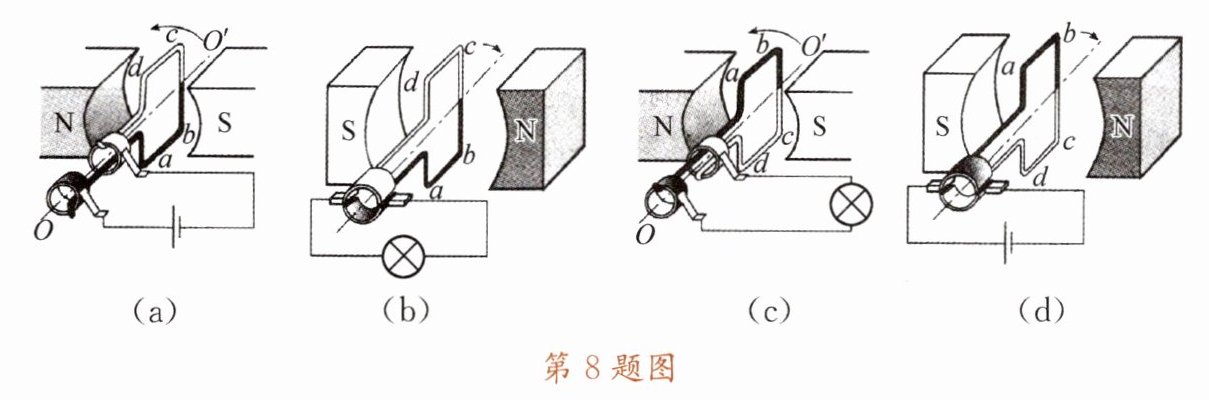

8. 在如图所示的电机模型中，交流发电机模型和直流电动机模型分别是(

)。

A.图(b)和图(a)
B.图(c)和图(d)
C.图(b)和图(d)
D.图(c)和图(a)
二、作图题

答案：8. B

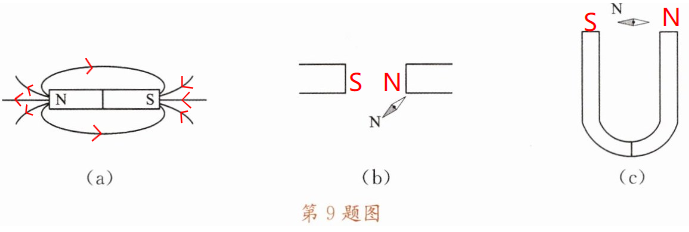

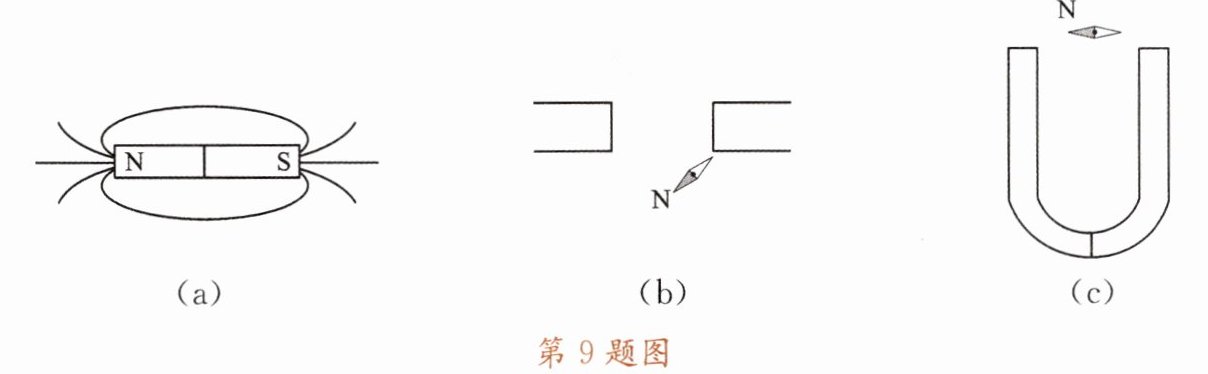

9. 在图中标出磁感线的方向或磁体的Ｎ、Ｓ极。

答案：9. 图略

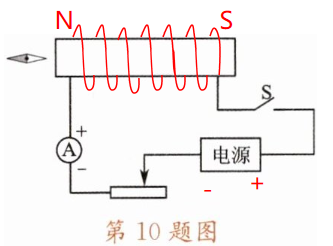

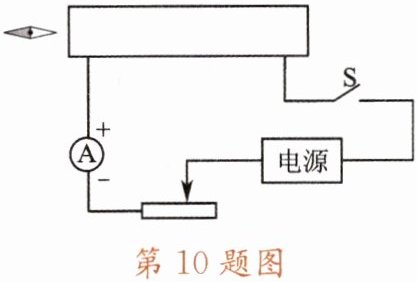

10. 电路连接正确，通电后小磁针指向如图所示(涂黑端表示Ｎ极)。请在图中标出螺线管的磁极、电源的“+”“-”极，并画出螺线管的绕法。

答案：10. 图略

解析：

解：根据小磁针N极指向，由磁极间相互作用规律（同名磁极相互排斥，异名磁极相互吸引）可知，螺线管左端为S极，右端为N极。
根据安培定则（右手握住螺线管，四指指向电流方向，大拇指指向N极），结合螺线管右端为N极及电流从电流表正接线柱流入、负接线柱流出，可判断螺线管绕法为：从螺线管右端背面、从下向上开始缠绕，至左端正面结束。
由电流方向可知，电源右端为“+”极，左端为“-”极。
（在图中标注：螺线管左端标S，右端标N；电源右端标“+”，左端标“-”；螺线管绕法如上述描述。）
