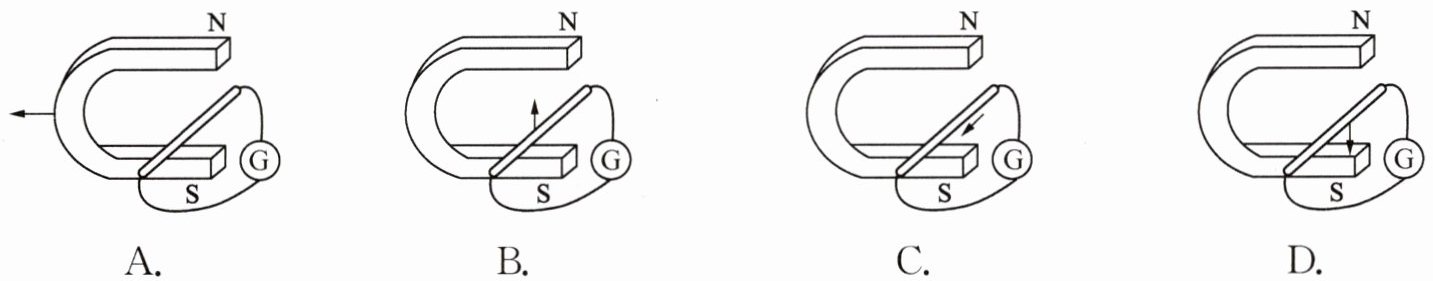

例题1 下列各电路中能产生感应电流的是()。


A.
B.
C.
D.解析 闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才会产生感应电流。而选项B、D中导体沿磁感线方向上下运动，选项C中导体沿磁感线前后运动都没有切割磁感线，因此电路中不会产生感应电流。只有选项A中电路闭合，且由于磁体相对导体向左运动而使导体切割磁感线，所以电路中会产生感应电流。本题正确答案是A。

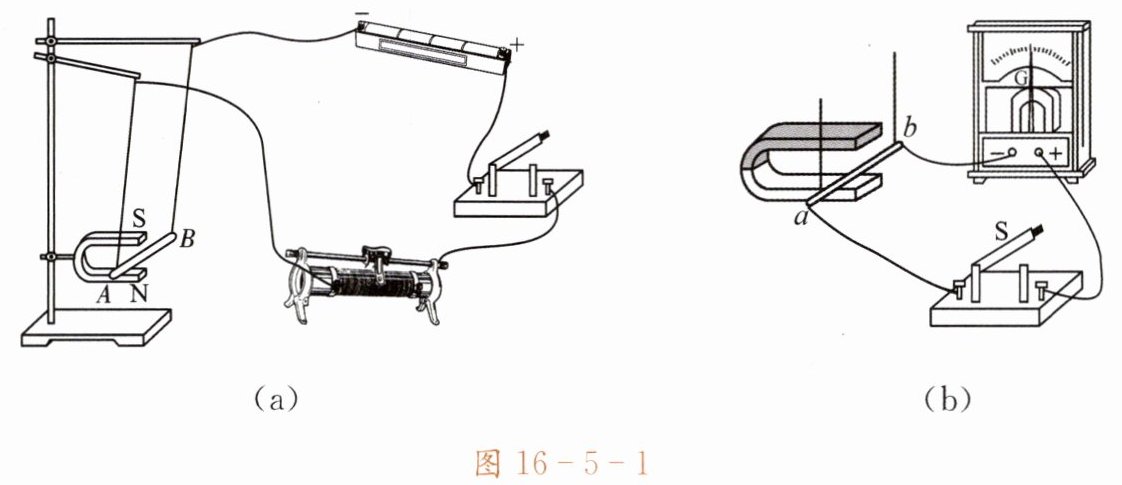

例题2 对于图16-5-1所示的实验装置，下列说法中正确的是()。

(a) (b)

A.图(a)是研究电磁感应现象的装置，利用该实验的原理可以制成发电机
B.图(b)是研究磁场对电流作用的装置，利用该实验的原理可以制成发电机
C.图(a)是研究磁场对电流作用的装置，利用该实验的原理可以制成电动机
D.图(b)是研究电磁感应现象的装置，利用该实验的原理可制成电动机
解析 本题要求同学们能正确理解发电机和电动机的工作原理。图16-5-1(a)中，开关闭合后，导体AB中有电流通过，受到磁场对它的力的作用。由此可知，图16-5-1(a)是研究磁场对电流作用的装置，利用这个原理可制成电动机。
图16-5-1(b)中的开关闭合后，使导体ab在磁场中做切割磁感线运动时，电流表指针发生偏转，这表明闭合电路中产生了感应电流。所以，图16-5-1(b)是研究电磁感应现象的装置，利用这个原理可制成发电机。经过分析可知选项C正确。
我们也可以从能量转化的角度来分析此题。发电机是将机械能转化为电能的装置，而电动机是将电能转化为机械能的装置。图16-5-1(a)中有电源，即“电”在先，所以图16-5-1(a)是电动机的原理装置图，而图16-5-1(b)则是发电机的原理装置图。
说明 要学好物理，必须重视观察和实验，要学会从多种角度去思考问题。显然，从能量转化的角度来分析此题，要比单纯的概念分析容易得多。另外，通过对图16-5-1两实验装置的观察比较，可进一步加深磁场对电流作用的理解。
