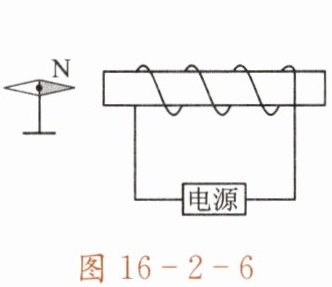

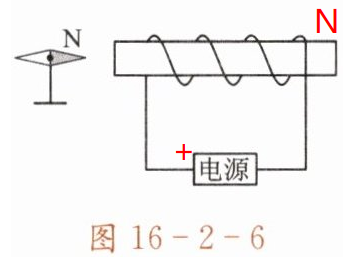

1. 螺线管通电时,小磁针的指向如图16-2-6所示,请标出通电螺线管的N极及电源的正极。

答案：

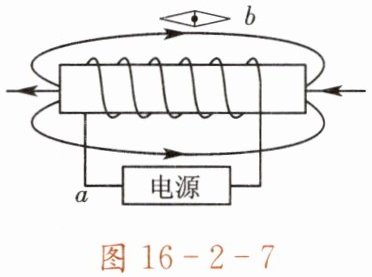

2. 如图16-2-7所示,根据通电螺线管周围的磁感线方向,可判断通电螺线管的左端为

极,电源的a端为

负

极,小磁针的b端为

极。

答案：2. N 负 N

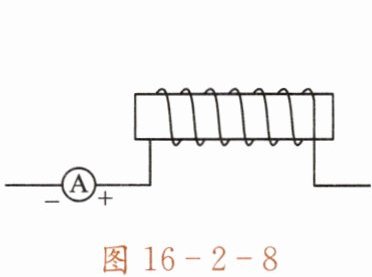

3. 如图16-2-8所示,电流表的连接是正确的,试在图中标出通电螺线管的N、S极。

答案：

解析：

解：由图可知，电流从电流表正接线柱流入，负接线柱流出，因此通电螺线管的电流方向为从左端流入，右端流出。根据安培定则，用右手握住螺线管，四指指向电流方向，则大拇指所指的右端为N极，左端为S极。
（在图中标出：螺线管右端为N极，左端为S极）

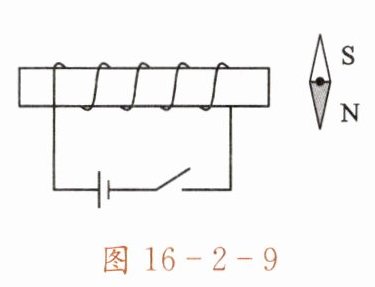

4. 如图16-2-9所示,开关闭合后,位于螺线管右侧的小磁针将(

)。

A.发生偏转
B.向上移动
C.不发生偏转
D.保持静止状态

答案：4. A

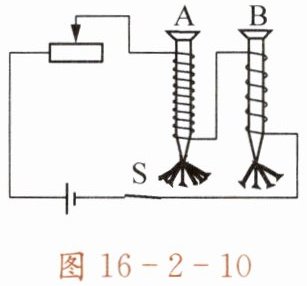

5. 按图16-2-10连接电路并进行实验,每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。此现象说明影响电磁铁磁性强弱的一个因素是(

)。

A.电流大小
B.线圈匝数
C.电流方向
D.电磁铁极性

答案：5. B

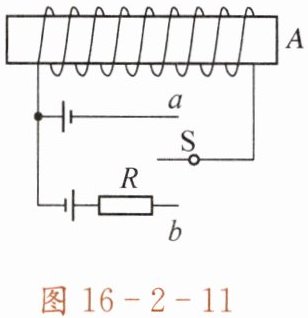

6. 如图16-2-11所示,开关由触点a改接到触点b时,电磁铁的磁性强弱及A端的极性变化情况是(电源电压相同)(

)。

A.增强,由南极变为北极
B.增强,由北极变为南极
C.减弱,由北极变为南极
D.减弱,由南极变为北极

答案：6. D

解析：

解：
1. 磁性强弱变化：开关接a时，电路为电源直接供电；接b时，电路串联电阻R，总电阻增大。由欧姆定律$I=\frac{U}{R}$，电源电压U不变，电流I减小。电磁铁磁性强弱与电流大小成正比，故磁性减弱。
2. A端极性变化：开关接a时，电流从螺线管左端流入，根据安培定则（右手握住螺线管，四指指向电流方向，大拇指指向N极），A端为S极；接b时，电流从螺线管右端流入，同理可得A端为N极。即A端极性由南极变为北极。
结论：磁性减弱，A端由南极变为北极。
D

7. 下列设备中,没有用到电磁铁的是(

)。

A.电磁起重机
B.电磁继电器
C.电铃
D.电热毯

答案：7. D

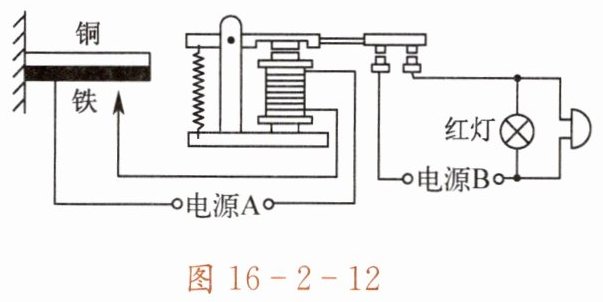

8. 图16-2-12是火警自动报警器原理图。发生火警时,将会发生下列变化：
① 温度升高使双层金属片向下弯曲；
② 触点相互接触,使工作电路中有电流通过；
③ 衔铁被吸下；
④ 电磁铁具有磁性；
⑤ 红灯亮、电铃响,发出警报。

正确的顺序是(

)。

A.①②③④⑤
B.①③④②⑤
C.①②④③⑤
D.①④③②⑤

答案：8. D
