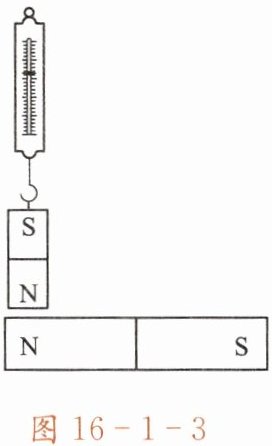

例题2 如图16-1-3所示，在弹簧测力计下挂一条形磁体，当弹簧测力计自左端向右端逐渐移动的过程中，弹簧测力计的示数将()。


A.不变
B.逐渐增大
C.先减小再增大
D.先增大再减小
解析 磁体各部分的磁性强弱并不一样，磁体上的两个磁极才是磁性最强的部分，磁极分布在条形磁体的两端，中间磁性最弱。因此，若挂的是铁块，铁块在条形磁体两端(即N极和S极)处受到的吸引力最大，在中间处受到的吸引力最小。现挂的是小磁体，当小磁体位于大磁体的左端时，两磁体靠近的磁极同为N极，相互排斥。由于小磁体受到一个竖直向上的排斥力，所以弹簧测力计示数应小于小磁体的重力。当弹簧测力计向大磁体中间移动时，由于条形磁体中部的磁性最弱，所以小磁体受到向上的排斥力在其向条形磁体中部移动的过程中逐渐变小，弹簧测力计的示数逐渐接近小磁体的重力，即弹簧测力计的示数逐渐增大;当弹簧测力计移动到大磁体的右端S极处时，靠近的两个磁体为异名磁极，小磁体会受到竖直向下的吸引力，所以弹簧测力计的示数大于小磁体的重力。综合上述分析，弹簧测力计的示数由小于小磁体的重力到接近于小磁体的重力，最后变为大于小磁体的重力，所以正确答案应选B。

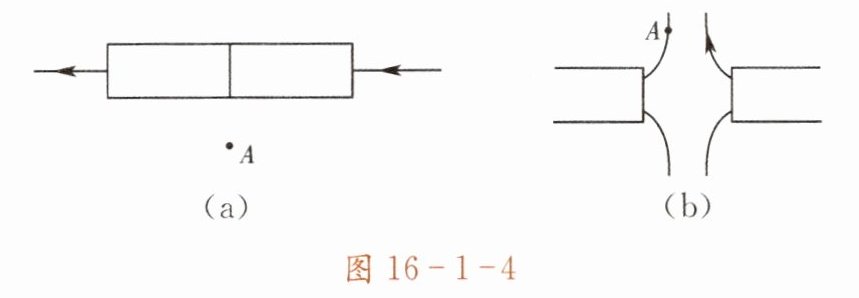

例题3 磁体周围一条磁感线的方向如图16-1-4所示，试确定磁体的N、S极和A点处小磁针静止时的指向。
