21. 小明发现家中有一段足够长且粗细均匀的电阻丝，他想用来制作电加热器。不考虑电阻丝阻值随温度的变化。

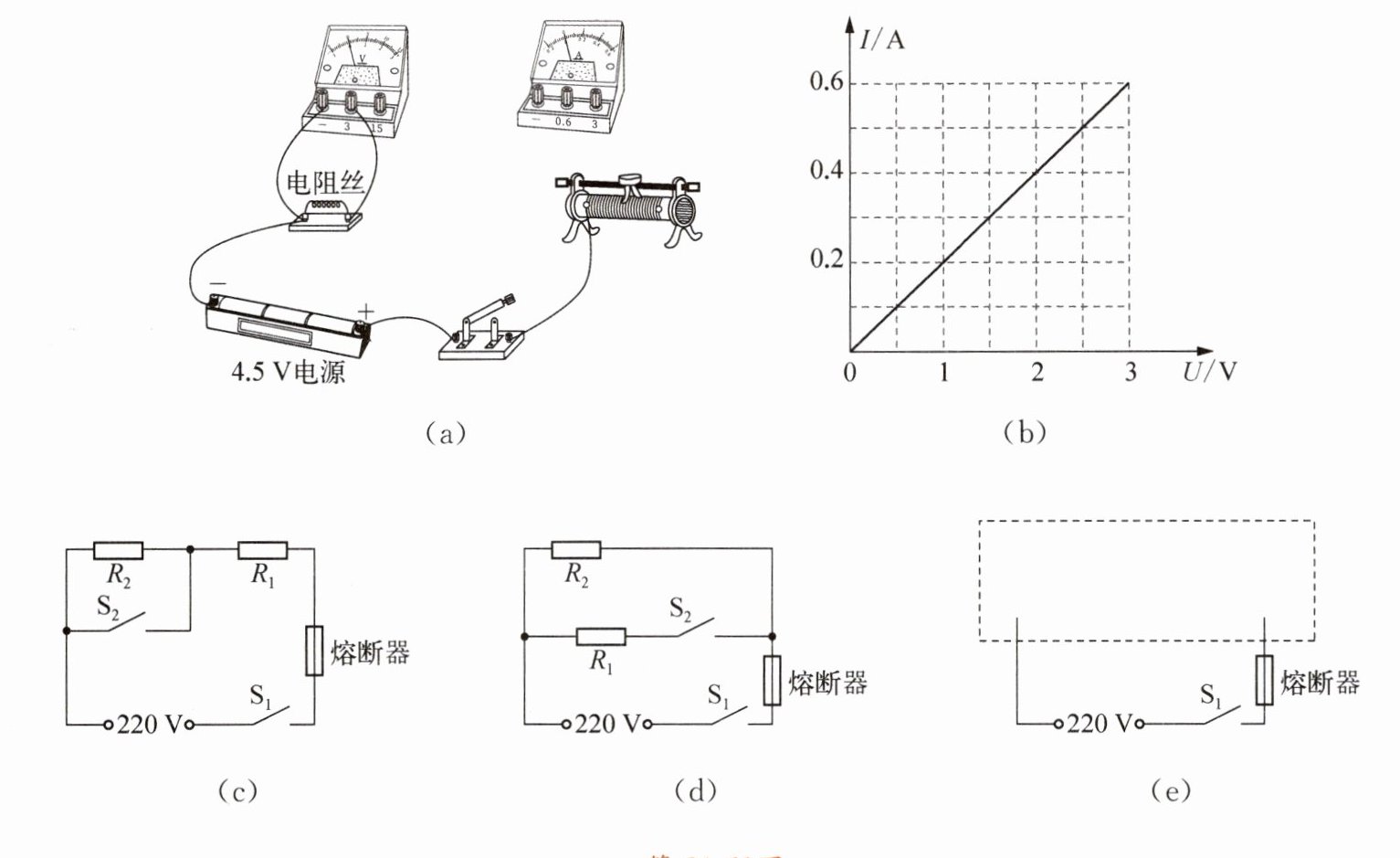

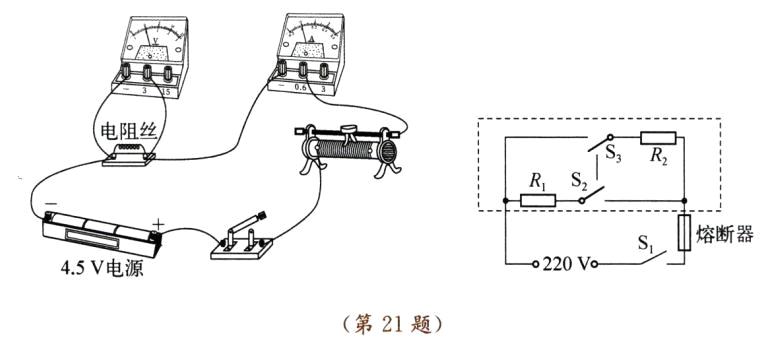

(1) 小明截取5 cm长的电阻丝，按图(a)所示连接电路测量其阻值$R_0$。
① 用笔画线代替导线，请将图(a)中的实验电路连接完整；
② 闭合开关前，应将滑动变阻器的滑片置于
右
端；
③ 小明根据实验数据得到的$I-U$图像如图(b)所示，则$R_0 =$
5
Ω。
(2) 小明选择以下器材来制作电加热器：熔断器(允许通过的最大电流为12 A)，$ R_1$、$ R_2$是重新截取的两段电阻丝，$ R_1$长22 cm，开关若干，导线若干。
① 电阻丝$ R_1 =$
22
Ω；
② 图(c)是小明制作的电加热器，其低温挡功率为880 W，则$ R_2$长度为
33
cm；
③ 小明将图(c)改装成图(d)所示的电加热器。他调试时发现该电加热器不能正常工作，其原因可能是
高温挡工作时电流大于熔断器允许通过的最大电流
；
④ 解决上述问题后，小明利用选择的器材又对图(d)所示的电加热器进行改装，使其具有“四挡”调温功能，请帮他在图(e)虚线框内画出改装后的电路图。
