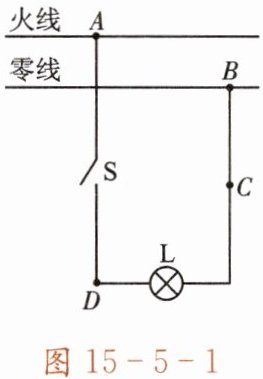

例题1 电工检查如图15 - 5 - 1所示的电路故障时，发现开关S闭合后，灯L不亮，用测电笔测试C、D两点时，发现两处都能使测电笔的氖管发光，而测试A、B两点时，只有在A点时氖管发光，则故障可能是(
C
)。
A.火线、零线短路
B.零线没有接地
C.B、C之间某处断路
D.灯L内部短路
解析 用测电笔测试A、B两点时，只有A点能使氖管发光，说明A、B两点之间存在断路；用测电笔测试C、D两点时，氖管都能发光，说明C、D两点和灯L均与火线相通，则可推断开关S和灯L都不会有断路的可能(如接线柱与导线接触不良等)，即电路A - D - C段未发生断路现象。因此，可判定只有B、C之间某处断路。
此题选A或D都是错误的，因为出现短路时，如果电路中没有熔丝，导线中应会通过很大的电流，有可能烧坏导线或用电器，甚至导致火灾。此时若用测电笔在A、B、C、D四点测试，则氖管均不发光；若选B，则A、D、C、B四个点均能使氖管发光。故A、B、D均不符合题意，本题的正确答案是C。
答案：无

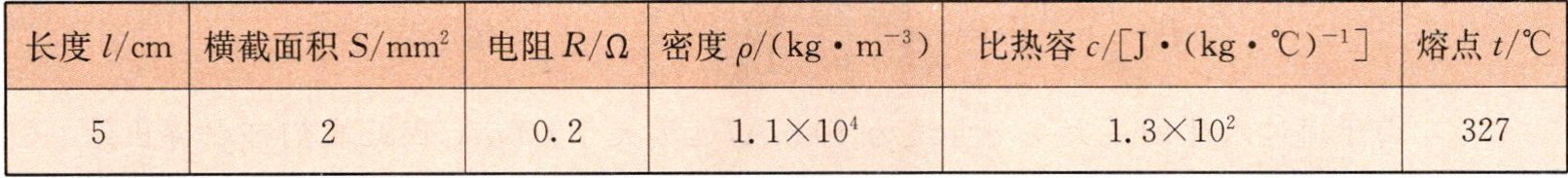

例题2 电路中电流过大时，熔丝会熔断从而自动切断电路。下表是一段熔丝的部分参数数据。
(1) 请计算：当电路中电流达到20A时，在0.5s内该熔丝温度将升高多少？（电阻的变化和散热不计）
(2) 铜的熔点为1083℃，试说明为什么不能用铜丝代替熔丝。
答案：解析 (1) 当电路中电流达到20A时，在0.5s内该熔丝上产生的电热为
$Q = I^{2}Rt = (20A)^{2}×0.2\Omega×0.5s = 40J$；
熔丝的质量为
$m = \rho V = \rho Sl = 1.1×10^{4}kg· m^{-3}×2×10^{-6}m^{2}×5×10^{-2}m = 1.1×10^{-3}kg$；
熔丝升高的温度为
$\Delta t = \frac{Q}{cm} = \frac{40J}{1.3×10^{2}J/(kg· ^{\circ}C)×1.1×10^{-3}kg} \approx 280^{\circ}C$。
(2) 铜的电阻小，产生的热量少；铜的熔点高，不易熔断，电流超载时不能自动断开电路，起不到保护电路的作用。
