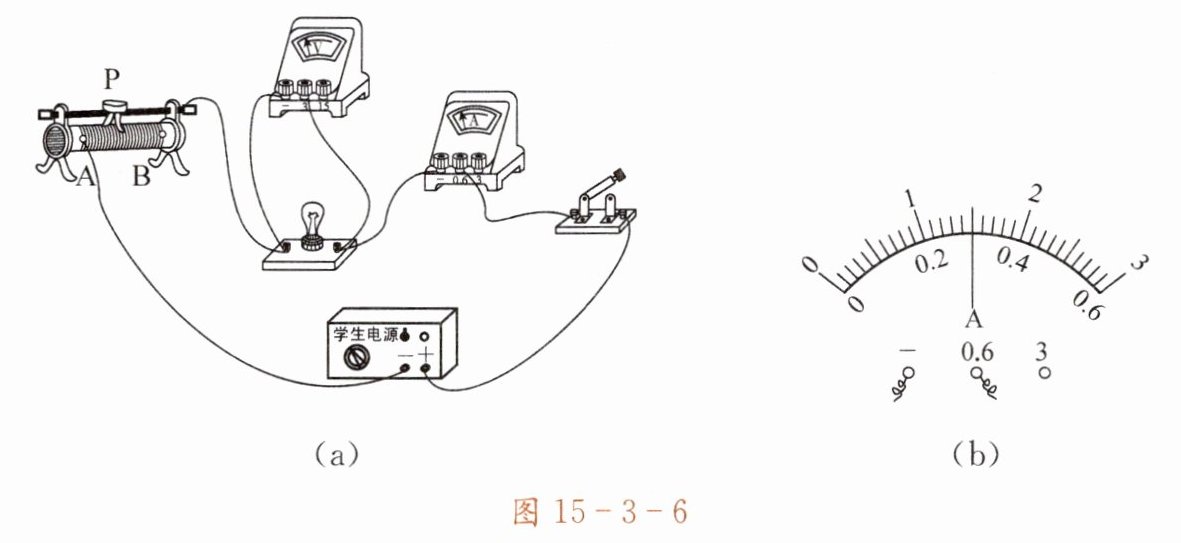

5. 用如图15-3-6(a)所示的电路测量灯泡的电功率,实验器材有:学生电源、开关、电流表、电压表、滑动变阻器(20 Ω 1.5 A)、额定电压为2.5 V的灯泡各一个,导线若干。

(1) 闭合开关前,需要检查电流表、电压表的指针是否
对准“0”刻度线
,并将滑动变阻器的滑片P移至
B
(A/B)端。
(2) 接通电源、闭合开关后,无论怎样移动滑片P,灯泡均不发光,电流表指针不偏转,电压表指针有明显偏转,这说明电压表与电源之间的电路连接是
串
(串/并)联的。若电路中只有一处故障,则可能是
灯泡断路
。
(3) 排除故障后,重新开始实验,电源电压保持不变,闭合开关,电压表示数为0.5 V,电流表示数为0.12 A;移动滑片P,当电压表示数为2.5 V时,灯泡正常发光,电流表示数如图15-3-6(b)所示为
0.3
A。由此可知该灯泡的额定功率为
0.75
W,灯泡正常发光时滑动变阻器消耗的电功率为
0.12
W。
答案:5. (1) 对准“0”刻度线 B (2) 串 灯泡断路 (3) 0.3 0.75 0.12

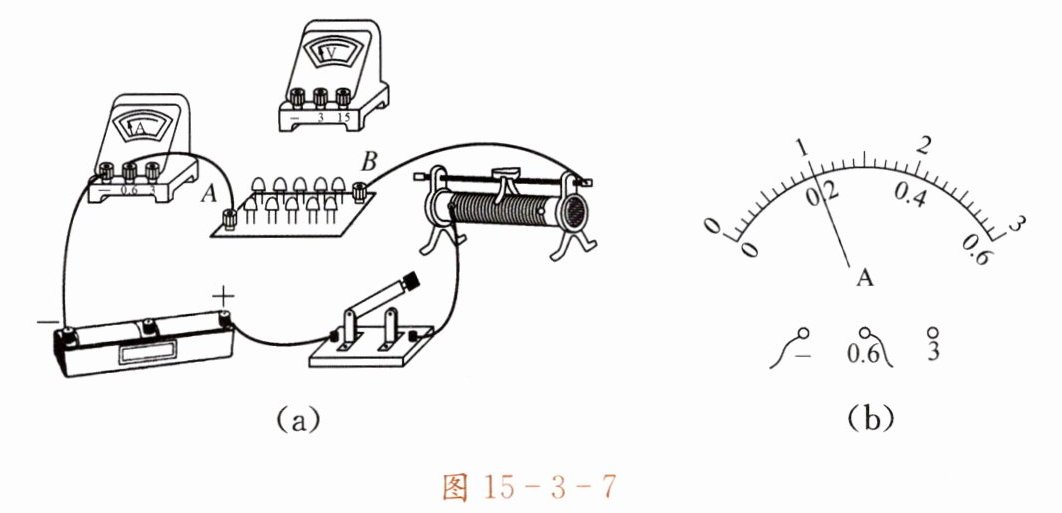

1. 小明将10个额定电压均为2.5 V的发光二极管焊接在电路板上,制成一个简易的LED灯,并用两节干电池做电源。他想通过实验测出该LED灯正常发光时的功率,于是利用相关实验器材设计了如图15-3-7所示的实验电路。
(1) 这10个发光二极管是
并
(串/并)联的。
(2) 请用笔画线代替导线,将电压表接在如图15-3-7(a)所示的电路中。
(3) 在闭合开关前,图15-3-7(a)中滑动变阻器的滑片应置于最
右
(左/右)端。闭合开关后,他发现10个发光二极管都不亮,但电压表和电流表均有示数,接下来的操作应该是
移动滑动变阻器滑片的位置,观察LED灯是否发光
。
(4) 调节滑动变阻器使LED灯两端的电压为2.5 V,此时电流表的示数如图15-3-7(b)所示,可知电流大小是
0.2
A,电路板上A、B间的总电阻是
12.5
Ω,该LED灯正常发光时的功率是
0.5
W。

答案:1. (1) 并 (2) 图略 (3) 右 移动滑动变阻器滑片的位置,观察LED灯是否发光 (4) 0.2 12.5 0.5
解析:
1. (1) 并

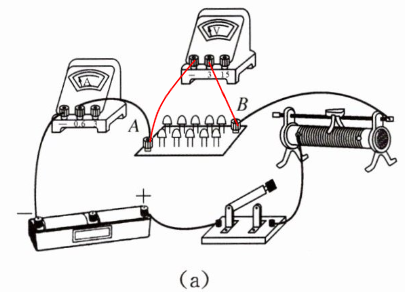

(2) (电压表并联在LED灯两端,正接线柱接靠近电源正极一侧,负接线柱接另一侧,图略)
(3) 右;移动滑动变阻器滑片的位置,观察LED灯是否发光
(4) 0.2;12.5;0.5
