7. 某实验小组连接了下列四个电路来探究开关的控制作用,其中两灯并联且开关控制$L_{1}$的是()。

A.
B.
C.
D.

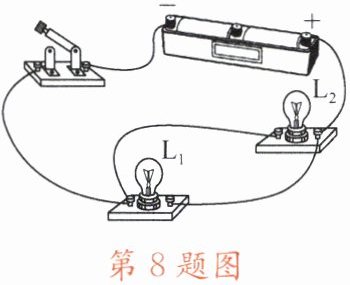

8. 如图所示的电路中,闭合开关$S$后,灯$L_{1}$、$L_{2}$正常发光。若将电压表接在灯泡$L_{1}$两端,则出现的现象及其描述正确的是()。

A.灯泡$L_{1}$被短接,只有灯泡$L_{2}$发光
B.电源被短路,两灯泡都不发光
C.电压表能测量出灯泡$L_{2}两端的电压U_{2}$
D.灯泡$L_{1}和L_{2}两端的电压之和等于3V$

9. 如图所示,两个灯泡始终完好。当开关$S$断开时,两个灯泡都发光；当开关$S$闭合时,可能出现的现象是()。

A.灯泡$L_{1}$不亮,$L_{2}$亮
B.灯泡$L_{1}和L_{2}$都亮
C.灯泡$L_{2}$不亮,$L_{1}$亮
D.灯泡$L_{1}和L_{2}$都不亮

10. 在探究并联电路电流特点的活动中,小明将如图所示的电路连接好后,用电流表测出$A$、$B$、$C三处的电流分别为I_{A}= 1A$、$I_{B}= 0.4A$、$I_{C}= 0.6A$,并将数据记录在表格中。他下一步应该做的是()。

A.整理器材,结束实验
B.换用不同规格的灯泡,再测出几组电流值
C.分析数据,得出结论
D.改变电流表的量程或换电流表再测量几次

11. 在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池。用电压表测量这个自制电池的电压,其现象如图所示。下列说法中正确的是()。

A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了

12. 电扇的扇叶上很容易“粘”上灰尘,这主要是因为旋转的扇叶与空气摩擦,从而带了电,而带电体具有吸引的性质。家庭电路中,电扇与其他家用电器是联的。
