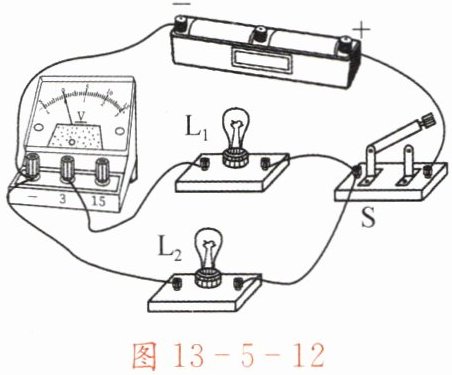

10. 在探究串联电路电压的规律实验中(电源为两节新干电池),在用电压表测灯$L_2$两端的电压时,连接电路如图13-5-12所示。图中只有一根导线连错了,请你在连错的导线上画“×”,并用笔画线表示导线将电路连接正确。

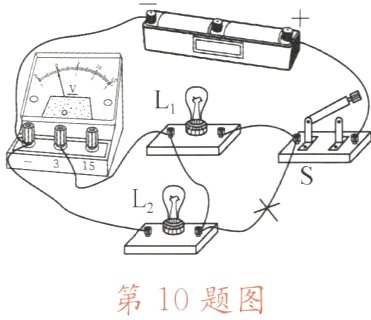

答案：如图所示
如图13-5-13所示,在我们需要同时测量用电器的电压和电流时,电压表的C接线柱是接B点还是接A点？实际做一做,看看两电表示数有没有不同。
答案：接 B 点。因为电压表的电阻比电灯的电阻大很多，所以电压表中的电流可以忽略。当电压表的 C 接线柱改接 A 点后，电流表示数略有减小，电压表示数略有增大，但它们的变化均可忽略
解析：
接B点。当电压表的C接线柱接A点后，电流表示数略有减小，电压表示数略有增大，但变化均可忽略。

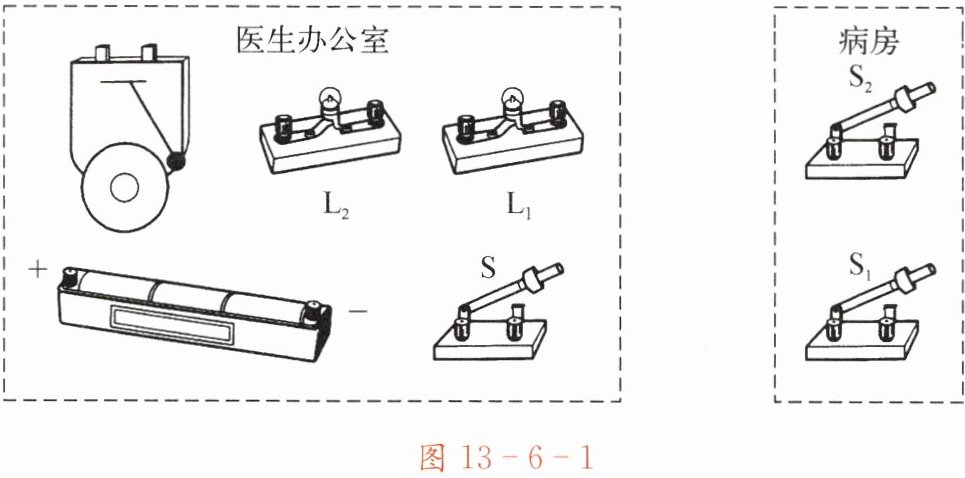

1. 利用图 13 - 6 - 1 中的元件设计一个模拟病房呼叫电路。
要求：(1) 无论哪一床的开关 ($S_{1}$ 或 $S_{2}$) 闭合,电铃都会响；(2) 闭合开关 $S_{1}$,只有灯泡 $L_{1}$ 亮；(3) 闭合开关 $S_{2}$,只有灯泡 $L_{2}$ 亮；(4) 断开开关 $S$,灯泡不亮,电铃也不会响。

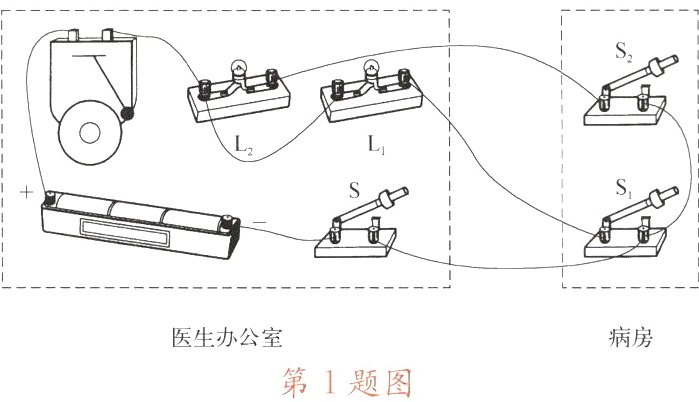

答案：如图所示
