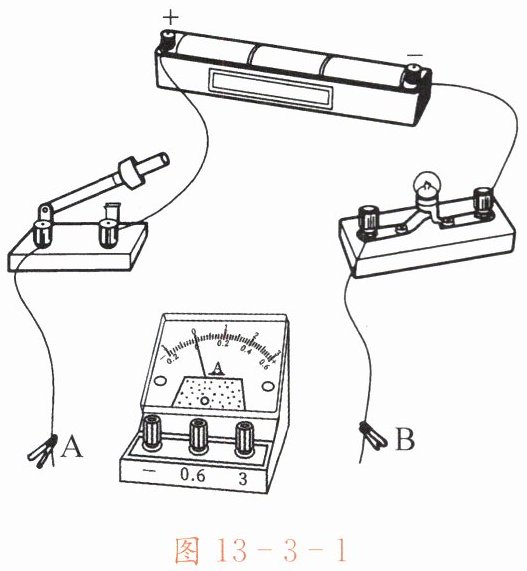

例题 1 在图 13 - 3 - 1 中,要用电流表测灯泡中的电流。若通过灯泡的电流在 0.4 A 左右,应如何接入电流表？

解析 因为电流表有两个量程,分别为 0 ～ 0.6 A 和 0 ～ 3 A,而现在被测电流在 0.4 A 左右,小于 0.6 A,所以应选取 0 ～ 0.6 A 的量程。
应把电流表串联在电路中,使电流从“+”接线柱流入,从“—”接线柱流出,A 要接在“0.6”接线柱上,B 要接在“—”接线柱上。
说明 在连接电路的过程中,开关应处于断开状态。

例题 2 用电流表测某一电路中的电流,若选用 0 ～ 0.6 A 的量程,测得的电流为 0.2 A,如选用 0 ～ 3 A 的量程,测得的电流为 0.18 A,则该电路中的电流强度应为()。
A.0.2 A
B.0.18 A
C.0.19 A
D.以上答案都对
解析 因为测得的电流小于 0.6 A,所以应选用的量程是 0 ～ 0.6 A,如选用 0 ～ 3 A 的量程,因量程过大,测量时容易产生较大的读数误差。所以,本题正确答案应选 A。
说明 如把两次测量值相加的和再除以 2 得到 0.19 A 是无意义的。

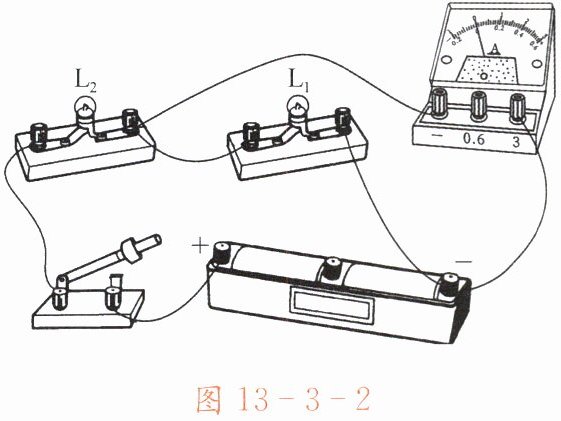

例题 3 如图 13 - 3 - 2 所示的电路中,电流表的接法是否有错？电路是否会出现短路？

解析 一是电流表的“+”“—”接线柱接反了,闭合开关后电流表指针会反向偏转；二是电流表应与被测电路串联,而本题中电流表与灯$ L_1$并联。由于电流表电阻很小,初学时可近似将其视为导线。按图 13 - 3 - 2 所示电路连接时,电流将通过电流表,而不流经灯$ L_1,$此时灯$ L_1$相当于被短路,可将灯$ L_1$拆除,电路简化为一个简单的电流测量电路,电流表所测的是通过灯$ L_2$的电流,此时电路并未形成短路。
说明 电流表的两个接线柱不能直接接到电源两极,否则会造成电源短路。若电流表与用电器并联后,还需经过其他用电器才能连接到电源两极,则电源不会短路。
