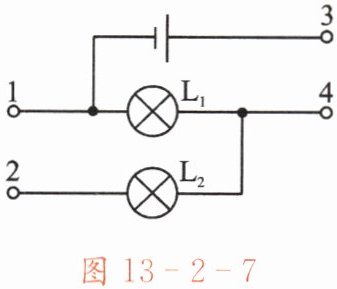

7. 如图13 - 2 - 7所示,要使灯泡$L_{1}$、$L_{2}$串联,则关于$1$、$2$、$3$、$4$四个接线柱的连接,下列说法中正确的是()。

A.只需连接$1和2$
B.只需连接$2和3$
C.只需连接$3和4$
D.只需连接$1和3$

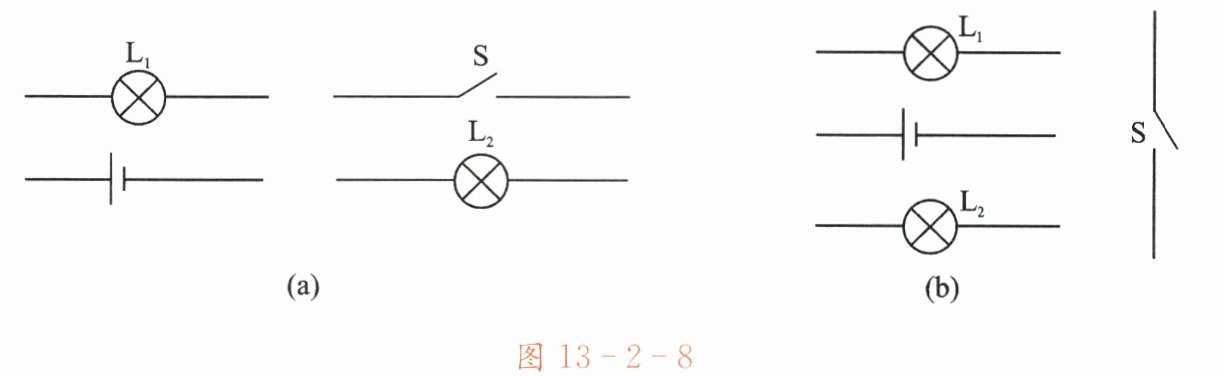

8. 如图13 - 2 - 8(a)、(b)所示,要求把灯泡$L_{1}$、$L_{2}$组成并联电路,且开关同时控制两个灯泡(电路元件位置不能移动)。试在图中将有关电路符号连接起来。

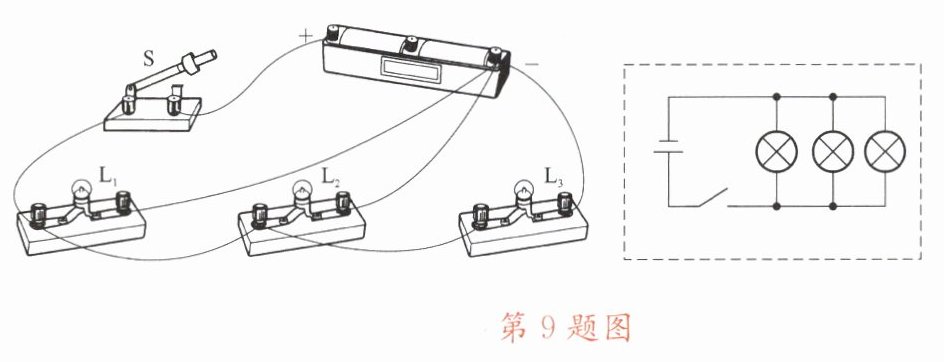

9. 现有电源、三个灯泡、开关和若干根导线。要求：
(1)将图13 - 2 - 9所示的实物连接成三个灯泡并联,开关$S$同时控制三个灯泡的电路。导线不许交叉。
(2)根据实物连接图,在虚线框内画出相应的电路图。

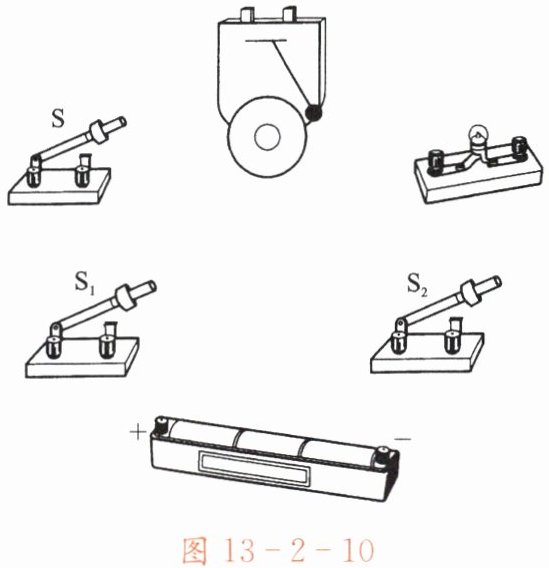

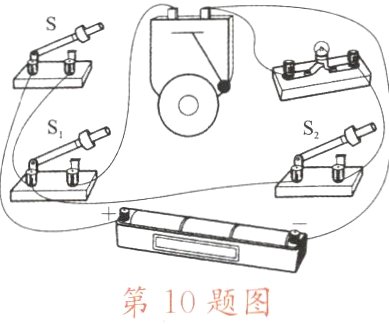

10. 给你如图13 - 2 - 10所示的器材,试按下列要求设计电路图,并按电路图把有关器材连成电路。要求：仅闭合开关$S和S_{1}$时,只有电铃响；仅闭合开关$S和S_{2}$时,只有灯泡亮；当开关$S$断开时,所有的用电器都不能工作。
