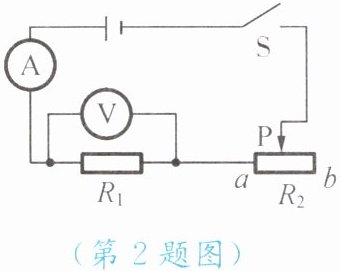

2. 如图所示,电源电压保持不变,当闭合开关 $ S $,滑片 $ P $ 向 $ a $ 端移动时()

A.电流表、电压表示数都变大
B.电流表示数变大,电压表示数变小
C.电流表示数变小,电压表示数变大
D.电流表、电压表示数都变小

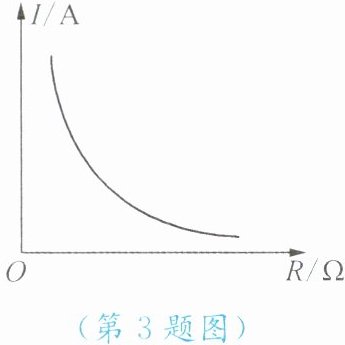

3. 某同学在探究电流与电压、电阻的关系时,根据收集到的数据画出了如图所示的 $ I - R $ 图像。下列结论中与图像相符的是()

A.电阻一定时,电流随着电压的增大而增大
B.电阻一定时,电压随着电流的增大而增大
C.电压一定时,电流随着电阻的增大而减小
D.电压一定时,电阻随着电流的增大而减小

4. 当导体两端的电压是 4 V 时,通过它的电流是 0.8 A；若该导体两端的电压增加 2 V,通过它的电流是A；如果要使通过它的电流为 1 A,则应将电阻接在V 的电路中；当电阻两端的电压为 0 V 时,通过它的电流为A,此时它的电阻为Ω。

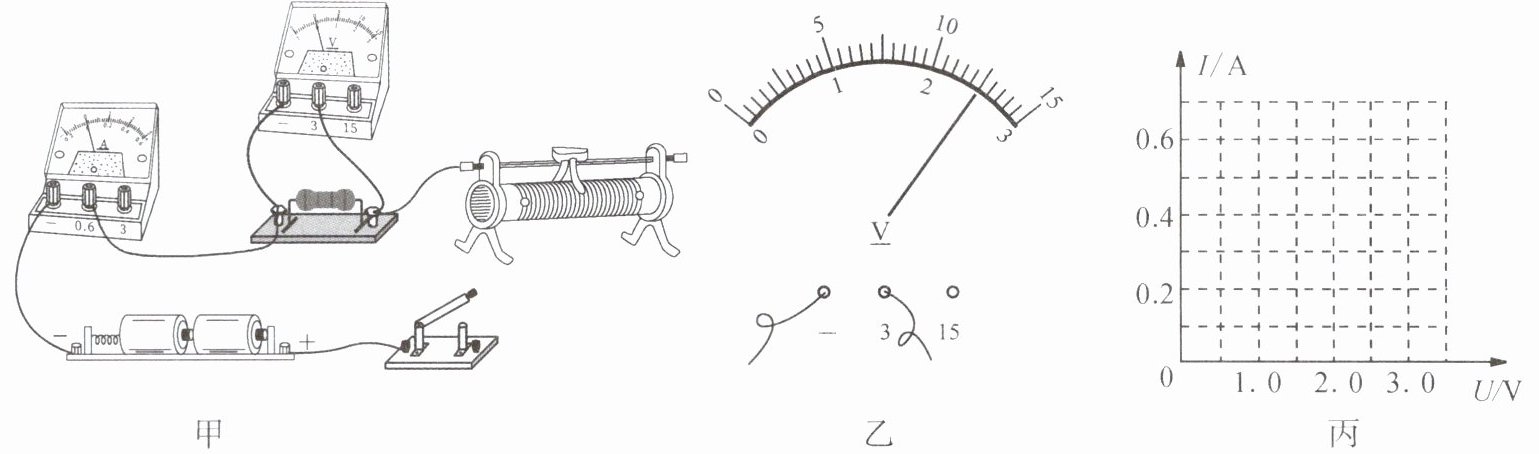

5. 用定值电阻做实验,探究通过导体的电流与导体两端电压的关系。
(1)如图甲所示,用笔画线代替导线,将实验电路连接完整,使滑动变阻器接入电路的阻值最大。

(2)闭合开关,向左移动滑动变阻器滑片,电流表示数应______(选填“变大”“不变”或“变小”)。

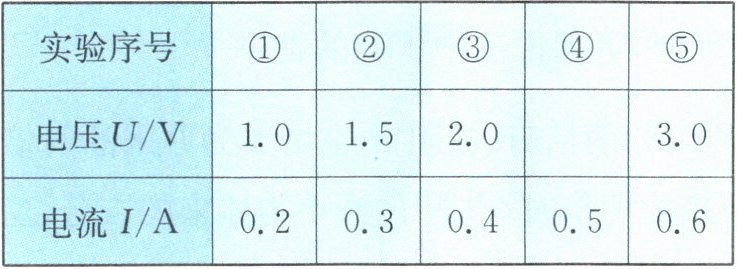

(3)调节滑动变阻器,把测量的数据填入下表。已知电流表示数为 0.5 A 时,电压表示数如图乙所示,其值为______V。
|实验序号|①|②|③|④|⑤|
|电压 $ U/V $|1.0|1.5|2.0| |3.0|
|电流 $ I/A $|0.2|0.3|0.4|0.5|0.6|

(4)在图丙中作出通过导体的电流与导体两端电压的关系图像。
