一、如何使电流连续变化
1. 改变电流大小有两种方法,分别是改变电池节数(改变电压)和改变电阻,而我们要设计调光灯电路,通常采用的方法是改变接入导体的电阻。为什么不用改变电池节数来调节灯的亮度呢?
2. 要想改变导体的电阻,可以通过改变导体的材料、横截面积、长度等因素来实现,你觉得最方便的方法是哪一种呢?

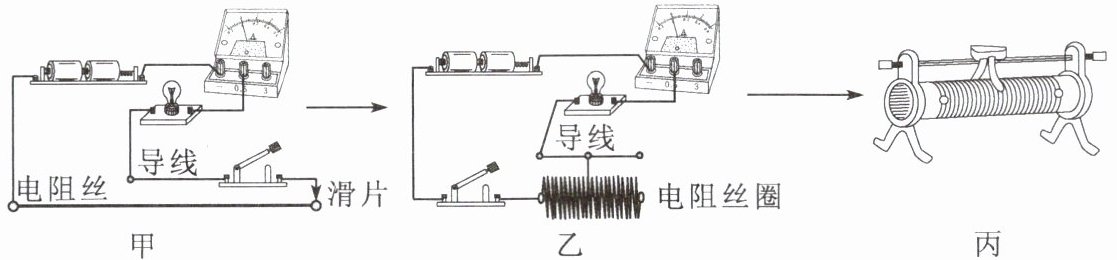

3. 如图甲所示,若滑片向左滑动,导体的电阻(选填“变大”或“变小”),电流(选填“变大”或“变小”),电灯(选填“变亮”或“变暗”)。但存在滑片移动距离过长、占用空间过大的缺点,应该如何改进呢? 请认真体会下面几幅图之间的转化过程。

二、学习使用滑动变阻器
1. 观察滑动变阻器,并对照教科书图 14 - 9 了解它的各部分名称,在下面虚线框内画出滑动变阻器的结构示意图和电路符号。


2. 我们注意到滑动变阻器的电阻丝表面涂有黑色的绝缘漆,那滑片在滑动的过程中如何能保证与电阻丝接触良好呢? (提示:请注意观察与滑片接触的电阻丝的表面)

3. 滑动变阻器共有四个接线柱,在连接电路时一般只需要接入其中两个就可以了,总共可以有几种接法呢? ______。

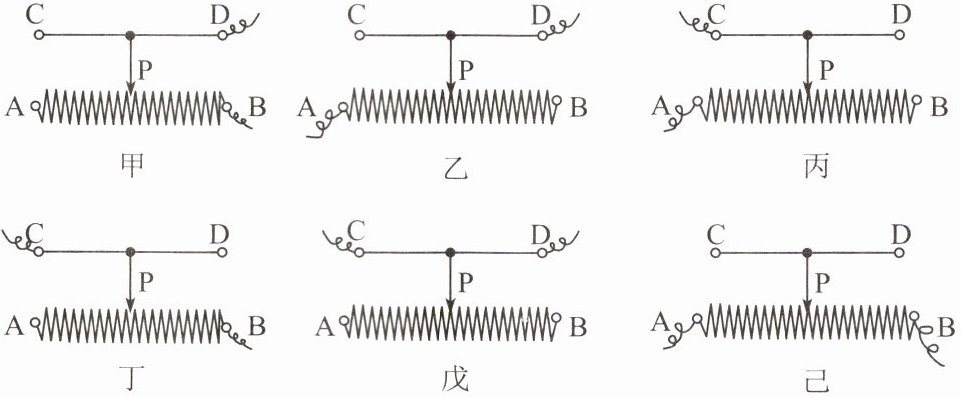

4. 以图甲接法为例,我们一起来分析这种接法能否起到改变电阻的作用。当把 B、D 两个接线柱接入电路,假设电流从 B 接线柱流入,从 D 接线柱流出,电流流过滑动变阻器的部分见图中粗灰线部分,接入电路的电阻丝为 BP 段。若滑片向右移动,则接入电路的电阻丝长度______(选填“变长”或“变短”),电阻______(选填“变大”或“变小”,下同),电流______。

；；
5. 请依照上面的分析方法去分析其余各图,把电流流过的滑动变阻器的部分用红笔描出来,看看哪些接法能改变电阻,哪些接法不能改变电阻。
能改变电阻的接法有______(填序号)。
不能改变电阻的接法有______(填序号)。
请试着总结滑动变阻器的正确接法:______。若改变电流方向,则滑动变阻器改变电阻的作用是否发生改变?
；；；
6. 在滑动变阻器的滑片上方有一个铭牌,标出了该滑动变阻器的一些基本参数,请试着解释这些参数的含义:“10 Ω”表示______,“2 A”表示______。
；
7. 请利用以前学过的知识试着解释,为什么在接通电路之前,应将滑动变阻器的滑片移到使滑动变阻器接入电路的阻值最大处:______。

8. 把滑动变阻器接入电路时,应与其他用电器并联还是串联呢? 为什么? 请说出你的理由。
