2025年伴你学江苏九年级物理上册苏科版第70页解析答案

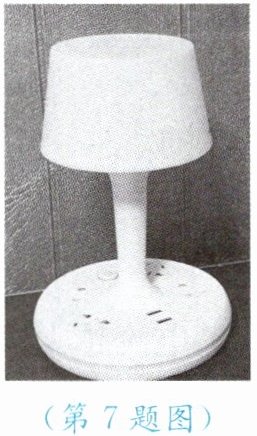

7. 如图所示为一款新式无线插座转换器,带有USB接口、一转多位插孔、调光台灯等多种功能。若使用USB插口给手机充电,则手机的电池相当于

用电器

(选填“电源”或“用电器”),调光台灯与手机是

并联

(选填“串联”或“并联”)的。

答案：用电器
并联

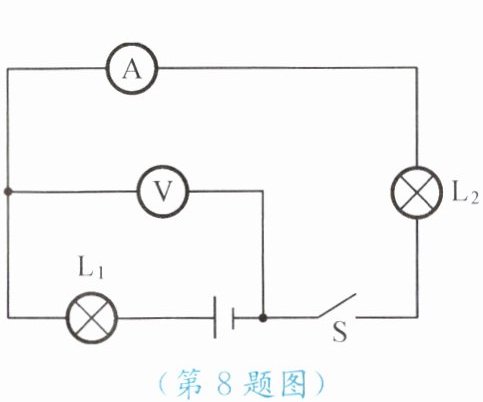

8. 如图所示,电源电压是6V且保持不变,开关S闭合后,电压表的示数为2.5V,则$L_1$两端的电压是

3.5

V,$L_2$两端的电压是

2.5

V。

答案：3.5
2.5

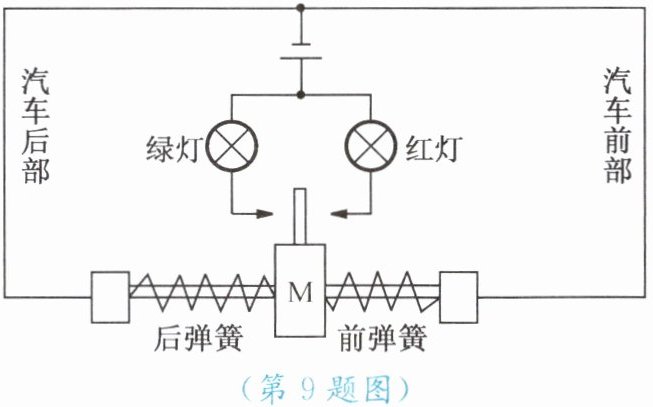

9. 某仪器中的电路如图所示,带有金属细杆的金属滑块M与两侧的金属弹簧相连接并接入电路中,金属滑块M与弹簧套在光滑绝缘的水平细杆上。现将该仪器固定在一辆汽车上,当汽车启动时,

绿灯

(选填“红灯”或“绿灯”,下同)亮；当汽车刹车时,

红灯

亮。

答案：绿灯
红灯

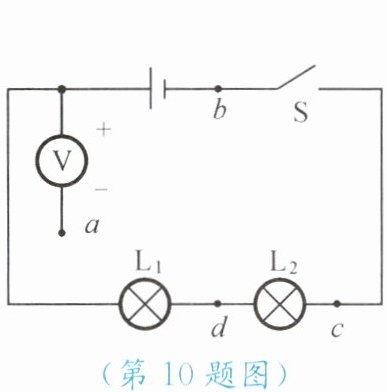

10. 如图所示,a是电压表的负接线柱引出的导线头,开关S闭合后,a接b时,电压表的示数是6V,a接d时,电压表的示数为1.5V,则a接c时,电压表的示数为

1.5

V。由上述信息可知,灯$L_1$两端的电压为

4.5

V,灯$L_2$两端的电压为

1.5

V。

答案：6
1.5
4.5

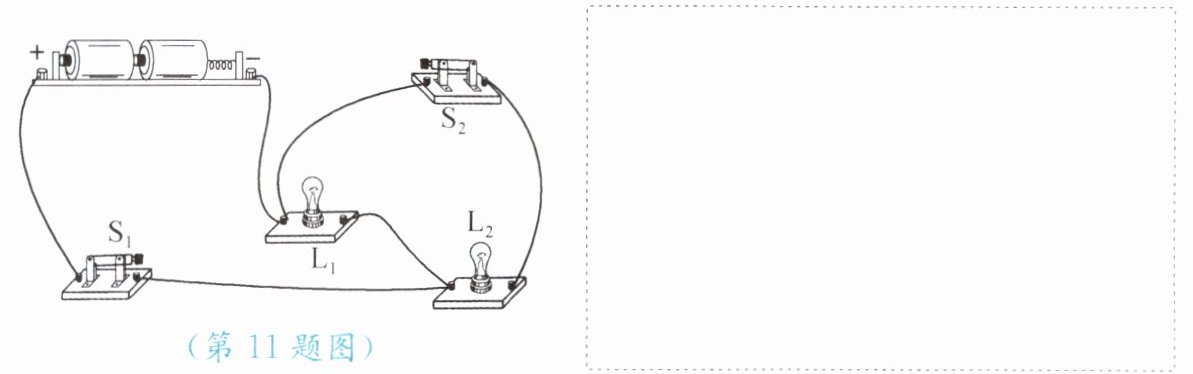

11. 在如图所示的电路中,这时灯$L_1______($选填“不发光”或“发光”),灯$L_2______($选填“不发光”或“发光”)。灯$L_1$和$L_2$是______联的。在图中电流流过的导线上标出电流方向,并在右边虚线框内画出相应的电路图。

答案：
发光
发光
并
