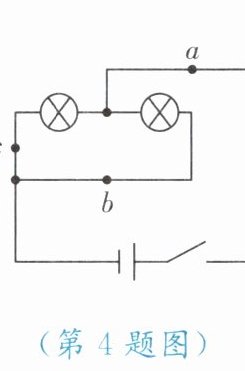

4. 如图所示,闭合开关,若在电路 $ a $、$ b $ 两处接入电流表,其示数分别是 $ 2.3A $、$ 1.6A $,则电流表接在 $ c $ 处时,其示数应为 $ A $。 [img] [img]

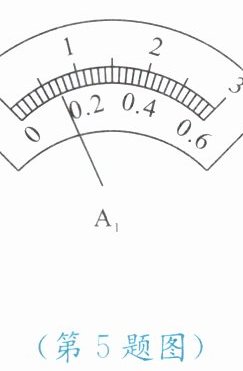

5. 如图甲所示的电路,电流表 $ A_1 $ 与 $ A_2 $ 指针的位置如图乙所示,电流表 $ A_1 $ 使用的量程是,示数是 $ A $,电流表 $ A_2 $ 使用的量程是,示数是 $ A $。通过灯泡 $ L_2 $ 的电流是 $ A $。

6. (1)请根据图中的实物图,在右侧虚线框内画出电路图。
(2)如果要使电流表测干路中的电流,请你用另一种颜色的笔在实物图上只改动一根连线(在要删去的一根线上打“×”,画出正确的连线)实现这一要求。 [img]

7. 在“用电流表测电流”的实验中,某同学连接的电路如图所示。
(1)闭合开关,观察到灯泡 $ L_1 $ 和 $ L_2 $ 的发光情况是。
(2)由上述现象可推测,该电路存在的问题是。 [img] [img]

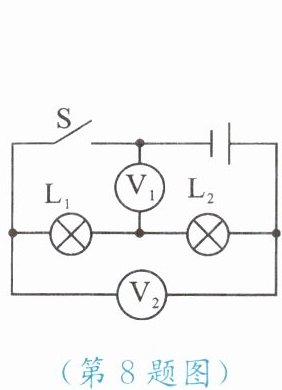

8. 如图所示的电路中,开关 $ S $ 闭合后,电压表 $ V_1 $、$ V_2 $ 的示数分别为 $ 2.6V $、$ 6V $,则灯泡 $ L_1 $ 的电压为

A.$ 2.6V $
B.$ 3.4V $
C.$ 6V $
D.$ 8.6V $
