一、探究串联电路中电流和电压的特点
1. 根据教科书图 13 - 38 所示的电路可知：开关闭合后,通过点 A、B、C 三处的电流 $ I_A $、$ I_B $、$ I_C $ 之间的关系是
$I_A = I_B = I_C$
。灯泡 $ L_1 $ 两端的电压 $ U_1 $、灯泡 $ L_2 $ 两端的电压 $ U_2 $ 与总电压 $ U $ 之间的关系是
$U = U_1 + U_2$
。
2. 实验设计思路：需要什么仪器？如何连接电路？测量哪些数据？先做什么？再做什么？如何获得多组数据？

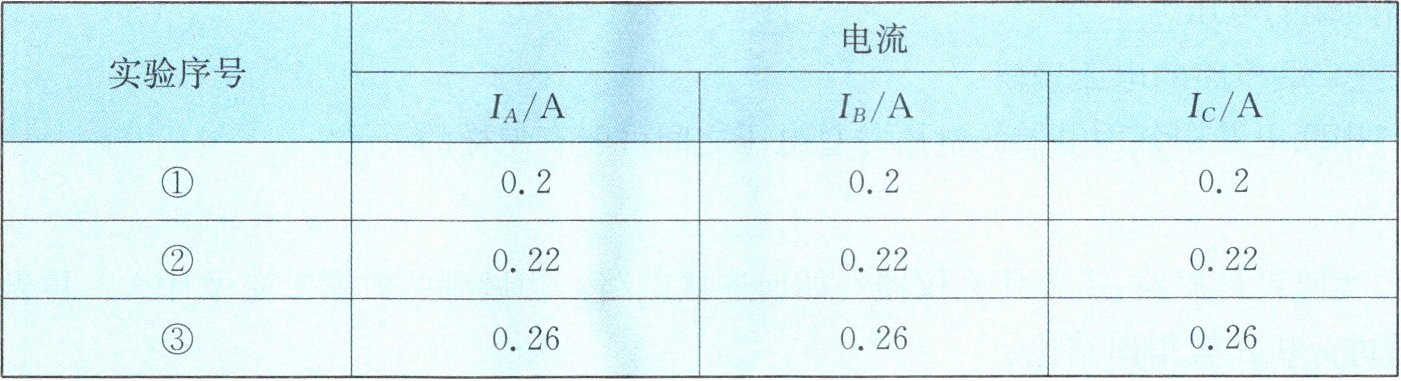

3. 某同学测得的实验数据如下：
|实验序号|电流|
| | $ I_A/A $| $ I_B/A $| $ I_C/A $|
|①|0.2|0.2|0.2|
|②|0.22|0.22|0.22|
|③|0.26|0.26|0.26|

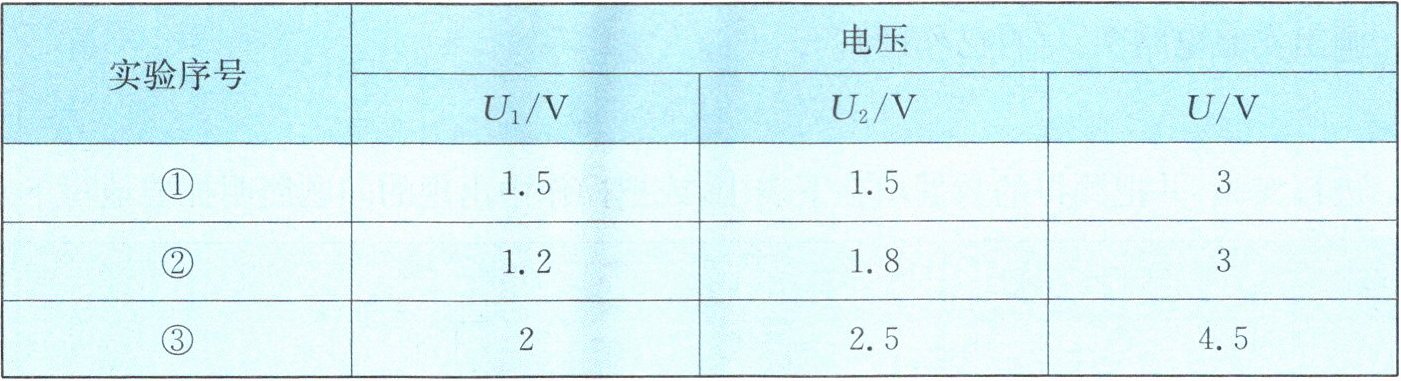

|实验序号|电压|
| | $ U_1/V $| $ U_2/V $| $ U/V $|
|①|1.5|1.5|3|
|②|1.2|1.8|3|
|③|2|2.5|4.5|
4. 实验结论：在串联电路中,电流
处处相等
,电路两端的总电压等于
各用电器两端电压之和
。
答案：1. $I_A = I_B = I_C$；$U = U_1 + U_2$
2. 仪器：电源、开关、导线、两个灯泡、电流表、电压表；连接电路：串联电源、开关、灯泡，电流表串联测电流，电压表并联测电压；测量数据：A、B、C处电流，$U_1$、$U_2$、$U$；先断开开关连接电路，检查后闭合开关读数；再换灯泡或改变电源电压；通过换灯泡或改变电源电压获得多组数据。
4. 处处相等；各用电器两端电压之和
解析：
1. 串联电路中电流处处相等，故$I_A = I_B = I_C$；串联电路总电压等于各部分电路电压之和，故$U = U_1 + U_2$。
2. 仪器：电源、开关、导线、两个灯泡、电流表、电压表。连接电路：将电源、开关、两个灯泡用导线串联起来；电流表串联在电路中测量电流，电压表分别并联在$L_1$、$L_2$及电源两端测量电压。测量数据：A、B、C三处的电流，$L_1$两端电压$U_1$、$L_2$两端电压$U_2$、总电压$U$。先连接电路（开关断开），检查无误后闭合开关，读取并记录数据；再更换不同规格的灯泡或改变电源电压，重复实验。通过更换灯泡或改变电源电压获得多组数据。
3. 由电流数据可知$I_A = I_B = I_C$，电压数据中$1.5 + 1.5 = 3$、$1.2 + 1.8 = 3$、$2 + 2.5 = 4.5$，即$U = U_1 + U_2$。
4. 综上得出结论。
二、探究并联电路中电流和电压的特点
1. 根据教科书图 13 - 39 所示的电路可知：开关闭合后,电路中的干路电流 $ I_A $ 与支路电流 $ I_B $、$ I_C $ 之间的关系是
$I_A = I_B + I_C$
；灯泡 $ L_1 $ 两端的电压 $ U_1 $、灯泡 $ L_2 $ 两端电压 $ U_2 $、总电压 $ U $ 之间的关系是
$U_1 = U_2 = U$
。
2. 实验设计思路：需要什么仪器？如何连接电路？测量哪些数据？先做什么？再做什么？如何获得多组数据？
3. 某同学测得的实验数据如下：
|实验序号|电流|
| | $ I_A/A $| $ I_B/A $| $ I_C/A $|
|①|0.22|0.2|0.42|
|②|0.28|0.28|0.56|
|③|0.32|0.28|0.6|

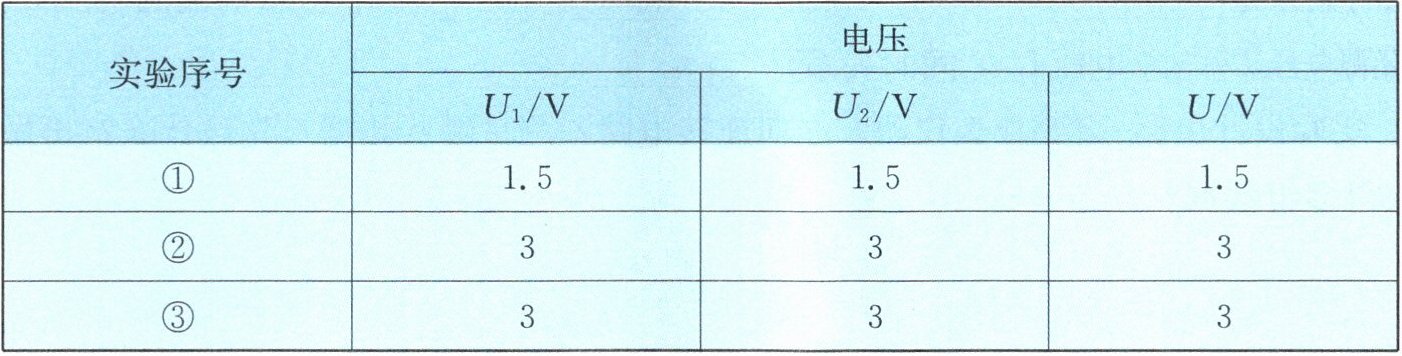

|实验序号|电压|
| | $ U_1/V $| $ U_2/V $| $ U/V $|
|①|1.5|1.5|1.5|
|②|3|3|3|
|③|3|3|3|
4. 实验结论：在并联电路中,干路电流等于
各支路电流之和
,电路两端的总电压与各支路两端的电压
相等
。
答案：1. $I_A = I_B + I_C$；$U_1 = U_2 = U$
2. 仪器：电源、开关、导线、两个灯泡、电流表、电压表、滑动变阻器。连接电路：两灯泡并联，开关、滑动变阻器串联在干路，电流表分别串联在干路和各支路，电压表分别并联在各灯泡两端和电源两端。测量数据：干路电流、各支路电流、各支路电压、总电压。先断开开关连接电路，再闭合开关调节滑动变阻器并记录数据。通过改变滑动变阻器阻值或更换灯泡获得多组数据。
3. （无需答案）
4. 各支路电流之和；相等
解析：
1. 并联电路中，干路电流等于各支路电流之和；各支路两端电压相等且等于总电压。
2. 仪器：电源、开关、导线、两个灯泡、电流表、电压表、滑动变阻器。连接电路：将两个灯泡并联，开关、滑动变阻器串联在干路中；电流表分别串联在干路和各支路中，电压表分别并联在各灯泡两端和电源两端。测量数据：干路电流、各支路电流、各支路电压、总电压。步骤：先断开开关，按电路图连接电路；再闭合开关，调节滑动变阻器，读取并记录数据。获得多组数据：通过改变滑动变阻器接入电路的阻值或更换不同规格的灯泡。
3. 分析电流数据：①中0.22+0.2=0.42，②中0.28+0.28=0.56，③中0.32+0.28=0.6，可得干路电流等于各支路电流之和；电压数据中U1=U2=U，可知各支路电压相等且等于总电压。
4. 综合实验数据得出结论。
