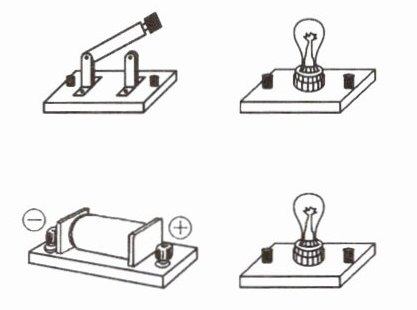

1. 如果要使右图中的两个灯泡同时亮起来,应当怎样连接？请用笔画线表示导线连接实物图。
答案：
2. 看教科书图 13 - 13 和图 13 - 14 两种不同的连接方式,并将有关的电路图画出来。
答案：答案略
3. (1)电路连接的基本方式有哪两种？
串联
和
并联
。
(2)
各用电器逐个顺次连接起来的电路
叫作串联电路。
(3)
各用电器并列地连接起来的电路
叫作并联电路。
(4)并联电路的干路和支路分别指哪部分电路？
干路是电源两极到两个分支点之间的部分电路，支路是两个分支点之间的各条电路。
答案：(1)串联；并联
(2)各用电器逐个顺次连接起来的电路
(3)各用电器并列地连接起来的电路
(4)干路是电源两极到两个分支点之间的部分电路，支路是两个分支点之间的各条电路。
解析：
(1)根据电路连接的基本方式可知，有串联和并联两种。
(2)按照串联电路的定义，各用电器逐个顺次连接起来的电路是串联电路。
(3)依据并联电路的定义，各用电器并列地连接起来的电路是并联电路。
(4)在并联电路中，干路是指电源两极到两个分支点之间的部分电路，支路是指两个分支点之间的各条电路。
1. 下列四个电路中属于并联电路的有(
CD
)
答案：CD
解析：
串联电路电流只有一条路径，并联电路电流有多条路径。A图两灯顺次连接，电流只有一条路径，为串联；B图开关闭合后，一个灯泡被短路，只有一个灯泡工作，为简单电路；C图电流从电源正极出发，分两条路径分别经过两个灯泡，再汇合回到电源负极，有两条路径，为并联；D图电流从电源正极出发，分两条路径分别经过两个灯泡，再汇合回到电源负极，有两条路径，为并联。

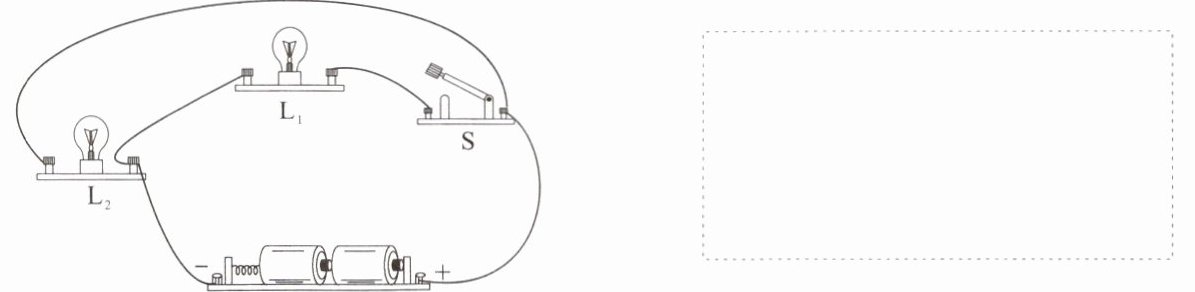

2. 在虚线框内画出与下面的实物图对应的电路图,并在实物图上用彩色笔描出电路的干路部分。
答案：电路图描述：
```
电源正极 ──── 开关S ────┬──── 灯泡L₁ ────┬──── 电源负极
│ │
└──── 灯泡L₂ ────┘
```
干路部分描述：
干路由以下部分组成：
1. 电源正极到开关S的导线
2. 开关S
3. 开关S到电流分支点的导线
4. 电流汇合点到电源负极的导线
电路连接方式：
该电路为并联电路，开关S位于干路，控制整个电路的通断；灯泡L₁和L₂分别位于两条支路上。
1. 如果在电路中去掉一个灯泡是否会影响其他灯泡的工作？
(1)请你连接好串联电路,闭合开关,两个灯泡都发光。此时取下一个正在发光的灯泡,另一个灯泡
熄灭
。结论：串联电路中,各用电器
相互影响
。
(2)请你连接好并联电路,闭合开关,两个灯泡都发光。此时取下一个正在发光的灯泡,另一个灯泡
仍然发光
。结论：并联电路中,各用电器
互不影响
。
答案：(1)熄灭；相互影响。
(2)仍然发光；互不影响。
