2025年伴你学江苏九年级物理上册苏科版第3页解析答案

3. 日常生活中使用的很多工具都利用了杠杆原理。我们分析杠杆时,首先要找到杠杆绕着转动的固定点,这一点叫作

支点

;然后分析杠杆的受力情况,使杠杆转动的力叫作

动力

,阻碍杠杆转动的力叫作

阻力

。

答案：支点
动力
阻力

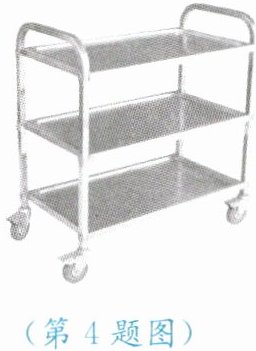

4. 酒店采用如图所示的推车运送食物。当推车前轮遇到路沿时,服务员向下按扶手,这时推车可以视为杠杆,支点是___(选填“前轮”或“后轮”,下同);当后轮遇到路沿时,服务员向上提扶手,这时支点是___。

后轮

前轮

答案：后轮
前轮

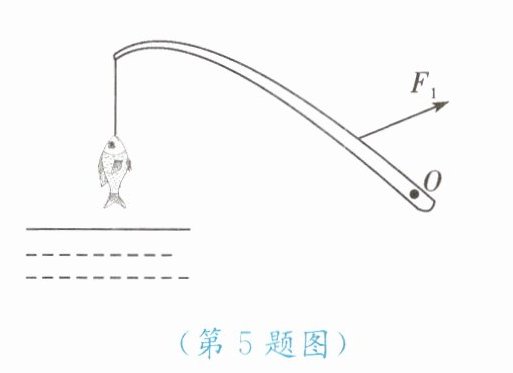

5. 如图是用钓鱼竿钓鱼的示意图,$ O $ 为支点,$ F_1 $ 为手对钓鱼竿的作用力,请画出:(1) 鱼线对钓鱼竿的拉力 $ F_2 $,(2) $ F_1 $ 的力臂 $ l_1 $。

答案：

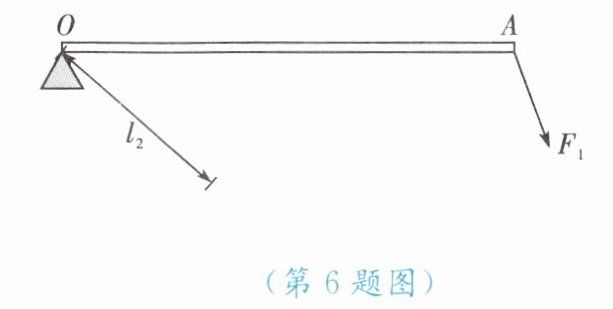

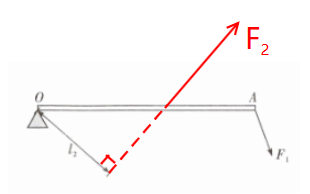

6. 如图所示,杠杆 $ OA $ 在力 $ F_1 $、$ F_2 $ 的作用下处于静止状态,$ l_2 $ 是力 $ F_2 $ 的力臂,请在图中画出阻力 $ F_2 $。

答案：

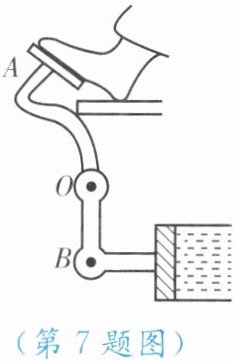

7. 如图所示是汽车液压刹车装置的一部分。该装置中 $ AOB $ 为一个杠杆,$ O $ 是杠杆的支点,请画出刹车时杠杆 $ AOB $ 所受的动力 $ F_1 $、阻力 $ F_2 $ 和动力臂 $ l_1 $。

答案：

8. 如图所示为开瓶扳手开启瓶盖的情景,此时开瓶扳手相当于一个杠杆。请在图中画出动力 $ F_1 $ 的力臂 $ l_1 $ 和阻力 $ F_2 $。

答案：
