17. 在探究杠杆平衡条件的实验中:
(1) 小华把杠杆安装在支架上,调节杠杆两端的平衡螺母,使杠杆在
水平
位置平衡。
(2) 如图甲所示,在杠杆右边 $ B $ 处挂两个相同的钩码,要使杠杆仍在水平位置平衡,应在杠杆左边 $ A $ 处挂
3
个相同的钩码。
(3) 如图乙所示,用弹簧测力计在 $ C $ 处竖直向上拉,当弹簧测力计逐渐向右倾斜时,杠杆仍然在水平位置平衡,弹簧测力计的拉力 $ F $
变大
(选填“变大”“不变”或“变小”),原因是
阻力与阻力臂的乘积一定，动力臂逐渐变小
。
答案：水平
3
变大
阻力与阻力臂的乘积一定，动力臂逐渐变小

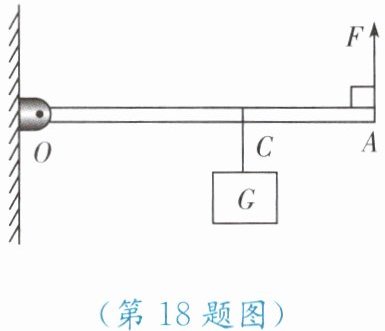

18. 如图所示,一轻质杠杆 $ OA $ 可绕点 $ O $ 无摩擦地转动。已知 $ OC $ 长为 $ 30 \, cm $, $ CA $ 长为 $ 20 \, cm $,在杠杆的点 $ C $ 处悬挂一重为 $ 20 \, N $ 的物体,为使杠杆在水平位置静止,求拉力 $ F $ 的大小。
答案：解：F·OA=G·OC
$ F×(30+20)\ \text {cm}=20\ \text {N}×30\ \text {cm}$
解得$F=12\ \text {N}$

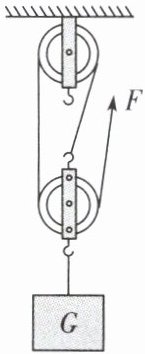

19. 某人利用如图所示的滑轮组,用 $ 200 \, N $ 的拉力在 $ 20 \, s $ 内将重 $ 480 \, N $ 的物体匀速提升了 $ 2 \, m $,若不计摩擦和绳重,求:
(1) 绳子自由端移动的速度和动滑轮重;
(2) 若再增加 $ 150 \, N $ 的重物,要使物体匀速上升,则作用在绳子自由端的拉力为多大?
答案：解：$(1)s=3h=6\ \text {m}$
$ v=\frac st=\frac {{ 6 }\ \text {m}}{{ 20 }\ \text {s}}={ 0.3 }\ \text {m/s}$
$ G_{动}=3F-G=3×200\ \text {N}-480\ \text {N}=120\ \text {N}$
$ (2)F'=F+\frac 13∆G=200\ \text {N}+\frac 13×150\ \text {N}=250\ \text {N}$
