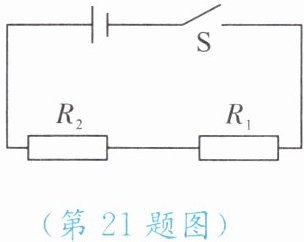

21. 如图所示,有两个阻值分别为30Ω、20Ω的电阻串联在电路中,请你任意补充一个条件,提出问题,然后给出解答。
答案：电源电压6V，电路电流多少？
解：$I_{ }=\frac {U_{ }}{R_{1 }+R_2}=\frac {{ 6 }\ \text {V}}{{ 30 }Ω+20Ω}={ 0.12 }\ \text {A}$

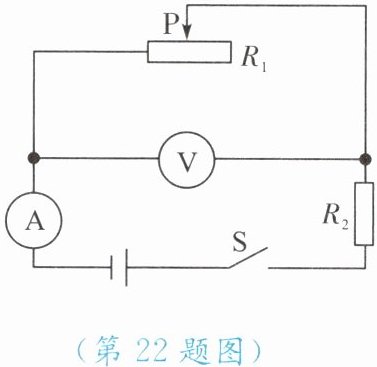

22. 如图所示,$R_{1}$变化范围是0～18Ω,$R_{2}= 6\Omega$,电源电压是6V,电流表选用了0～0.6A量程,电压表选用了0～3V量程。为了保证不损坏电表,滑动变阻器阻值的变化范围是多少？
答案：解：最大电流$I=0.6\ \text {A}$
即$0.6\ \text {A}×(R_1+6Ω)=6\ \text {V}$
得$R_1=4\ \mathrm {Ω}，$为最小值
电压表最大值$U_1=3\ \text {V}$
则$R_1∶R_2=3\ \text {V}∶(6\ \text {V}-3\ \text {V})$
得$R_1=R_2=6\ \mathrm {Ω}，$为最大值
所以滑动变阻器的变化范围为$4\sim 6\ \mathrm {Ω}$
