1. 把长短相同、粗细不同的两根镍铬合金导线串联接入电路,如图所示,则电路中()

A.粗导线的电阻大于细导线的电阻
B.粗导线的电阻等于细导线的电阻
C.粗导线两端电压大于细导线两端电压
D.粗导线两端电压小于细导线两端电压

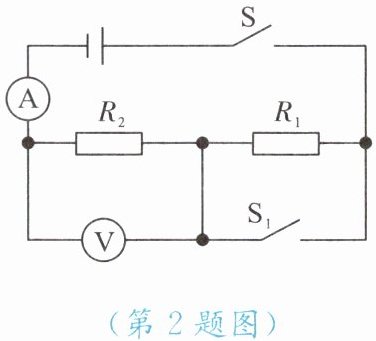

2. 如图所示的电路,电源电压保持不变。当闭合 $ S $、断开 $ S_1 $ 时,电流表的示数为 $ 0.2 \, A $；当闭合 $ S $、$ S_1 $ 时,电压表的示数为 $ 10 \, V $。下列说法中正确的是()

A.电阻 $ R_2 $ 的阻值一定为 $ 30 \, \Omega $
B.电源电压为 $ 10 \, V $
C.电阻 $ R_1 $ 的阻值一定为 $ 20 \, \Omega $
D.闭合开关 $ S_1 $ 后,电流表示数将变小

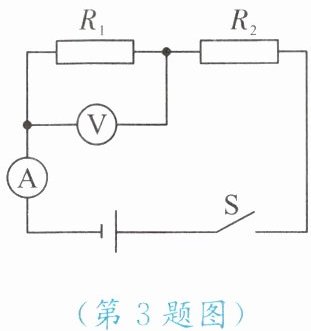

3. 在如图所示的电路中,电源电压保持不变。闭合开关 $ S $,电路正常工作。一段时间后,发现两个电表的示数都变大了。已知电路中只有一处故障,且只发生在电阻 $ R_1 $ 或 $ R_2 $ 上。出现这种故障的原因是()

A.$ R_1 $ 断路
B.$ R_1 $ 短路
C.$ R_2 $ 断路
D.$ R_2 $ 短路

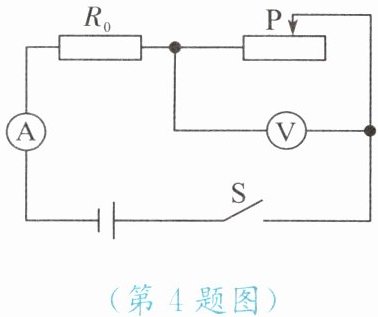

4. 如图所示的电路,电源电压不变,当开关 $ S $ 闭合后,移动滑片 $ P $,改变滑动变阻器接入电路的阻值,使电压表的示数从 $ 6 \, V $ 变化到 $ 2 \, V $,同时观察到电流表的示数从 $ 0.5 \, A $ 变化到 $ 1 \, A $。定值电阻 $ R_0 $ 的阻值和电源电压分别为()

A.$ 4 \, \Omega $、$ 8 \, V $
B.$ 6 \, \Omega $、$ 12 \, V $
C.$ 8 \, \Omega $、$ 10 \, V $
D.$ 16 \, \Omega $、$ 10 \, V $

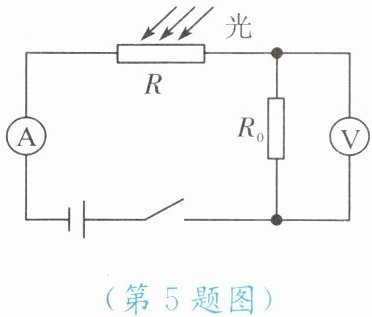

5. 将光敏电阻 $ R $、定值电阻 $ R_0 $、电流表、电压表、开关和电源连接成如图所示的电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关,逐渐增大光敏电阻的光照强度,电表示数的变化情况应该是()

A.电流表和电压表示数均变小
B.电流表示数变大,电压表示数变小
C.电流表示数变小,电压表示数变大
D.电流表和电压表示数均变大
