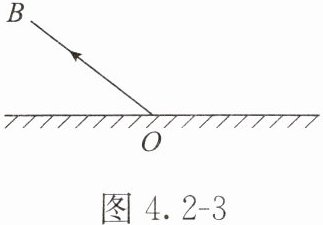

【典例 2】在图 4.2 - 3 中， $ OB $ 为反射光线，请根据反射定律画出法线 $ ON $ 和入射光线 $ AO $。
答案：解析 ①先画法线 $ ON $(垂直于镜面且用虚线表示)；②根据反射角 $ \angle BON $ 等于入射角 $ \angle AON $ 确定入射光线的方向，在法线右侧画出入射光线 $ AO $；③在入射光线 $ AO $ 上标上箭头。如图 4.2 - 4 所示。
答案 见解析
解析：
1. 画法线$ON$（垂直于镜面，用虚线表示）；
2. 以$ON$为角平分线，在法线右侧画出入射光线$AO$，使$\angle AON=\angle BON$；
3. 在入射光线$AO$上标箭头。

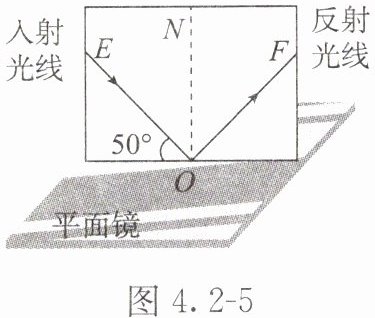

1. (2023·四川自贡)小王同学在家里将一个平面镜放在水平桌面上，再把一张可沿 $ ON $ 折叠的硬白纸板 $ ENF $ 竖直地立在平面镜上，以此来探究光的反射规律。通过测量，他发现此时入射光线与平面镜成 $ 50^{\circ} $ 夹角，如图 4.2 - 5 所示，下列说法正确的是(
B
)
A.反射光线与镜面的夹角是 $ 40^{\circ} $
B.入射角增大 $ 10^{\circ} $，反射光线与入射光线的夹角增大 $ 20^{\circ} $
C.若将纸板 $ NOF $ 向后折，则反射光线会消失
D.光在纸板上发生了镜面反射
答案：1.B
解析：
解：入射光线与平面镜成$50^{\circ}$夹角，入射角为$90^{\circ}-50^{\circ}=40^{\circ}$，反射角等于入射角为$40^{\circ}$。
A.反射光线与镜面夹角为$90^{\circ}-40^{\circ}=50^{\circ}$，A错误。
B.入射角增大$10^{\circ}$，反射角也增大$10^{\circ}$，反射光线与入射光线夹角增大$20^{\circ}$，B正确。
C.纸板$NOF$向后折，反射光线仍存在，只是纸板上看不到，C错误。
D.光在纸板上发生漫反射，D错误。
答案：B

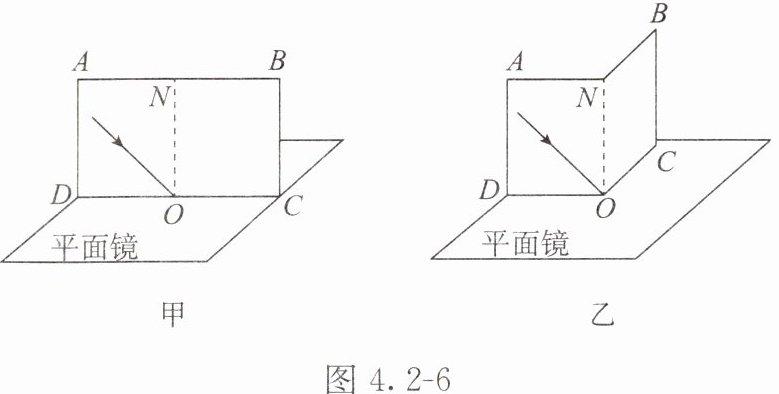

2. “探究光的反射定律”的实验装置如图 4.2 - 6 甲所示，平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板 $ ABCD $ 能绕垂直于 $ CD $ 的 $ ON $ 轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。
(1) 实验前，应将纸板垂直放置在平面镜上。移动激光笔，使入射光束绕入射点 $ O $ 沿逆时针方向转动，可观察到反射光束沿
顺时针
方向转动。
(2) 移动激光笔，使入射角为 $ 45^{\circ} $，测得反射角也为 $ 45^{\circ} $，由此就得出“光反射时，反射角等于入射角”的结论，你认为有何不妥之处？________________________。
(3) 如图 4.2 - 6 乙所示，将纸板右半部分绕 $ ON $ 向后翻转任意角度，发现纸板上均无反射光呈现，此现象说明：______________________________。
(4) 实验结束后，同组的小明和小刚都想从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛，结果他俩谁都没能做到，你认为没能做到的原因是：______________________________。
答案：2.
(1)顺时针
(2)一次实验得出的结论具有偶然性
(3)入射光线、反射光线、法线在同一平面内
(4)在反射现象中，光路可逆
