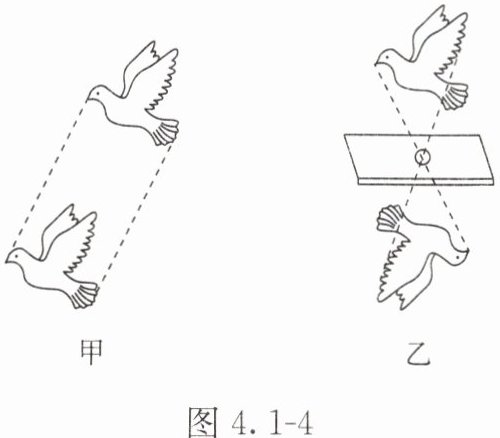

5. 沈括在《梦溪笔谈》中记载“若鸢飞空中，其影随鸢而移”，而在纸窗上开一个小孔，使鸢的影子呈现在室内纸屏上，却观察到“鸢东则影西，鸢西则影东”。如图4.1-4所示。下列说法错误的是(
C
)
A.“鸢东则影西，鸢西则影东”描述的现象是小孔成像
B.图甲和图乙都可以用光的直线传播来解释
C.图甲所成的像是一个实像，图乙所成的像是一个虚像
D.小孔成像时像的移动方向与物的移动方向相反
答案：5. C
【解析】“鸢东则影西，鸢西则影东”描述的现象是小孔成像，成像规律上下颠倒，左右相反，故A正确，A不符合题意；影子和小孔成像都是因为光在同种均匀介质中沿直线传播，遇到鸢时在后面形成影子，遇见小孔，光从小孔中沿直线穿过，形成倒立的像，故B正确，B不符合题意；题图甲中的影子不是像，题图乙所成的像为实像，故C错误，C符合题意；小孔成像时像是倒立的，像的移动方向与物的移动方向相反，故D正确，D不符合题意。故选C。
6. 出现金星凌日天象时，人们可通过滤光镜观察到太阳上有一小黑点，小黑点即为金星，该天象是由于光的
直线传播

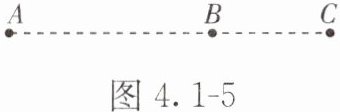

而形成的。太阳、地球和金星三个天体可能分别处在图4.1-5中A、B、C三个位置的某个位置上，其中金星应处在
B
位置上。试举出一个生活中应用此知识的例子，如
激光准直（合理即可）
。
答案：6. 直线传播 B 激光准直（合理即可）
【解析】金星凌日现象的成因是光的直线传播。当金星转到太阳与地球中间且三者在一条直线上时，金星挡住了沿直线传播的太阳光，人们看到太阳上的黑点实际上是金星，由此可知，发生金星凌日现象时，金星位于B位置。排纵队、射击瞄准、激光准直等都是光沿直线传播在生活中的应用。

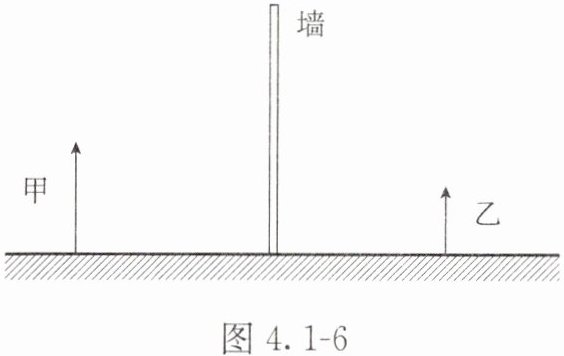

7. 如图4.1-6所示，甲、乙两人站立于墙的两侧，现要在墙上开窗使两人彼此能看到对方的全身。请利用光学知识画出所需最小窗的位置的光路图，并标出最小窗位置的范围MN。

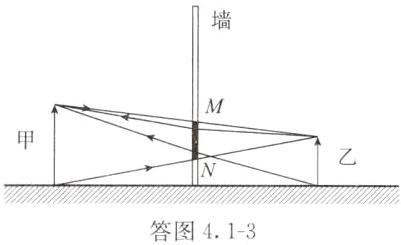

答案：7. 如答图4.1−3所示

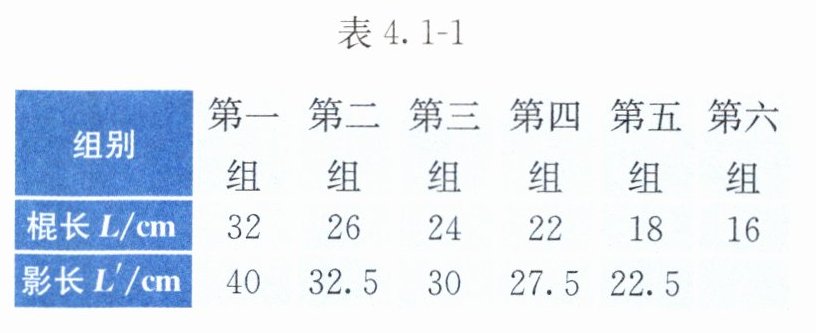

8. 某兴趣小组在老师的指导下研究影子的特点。将一次性筷子分别捆成6组不同长度的木棍，在相同条件下，他们发现这些木棍的影子长短不一，分别测出各组木棍的长度L及其在阳光下影子的长度L'，将数据记录在表4.1-1中。
(1)影子的形成说明______，将木棒竖直插在水平地面上，从正午到傍晚这段时间内，影子将______(选填“变长”“不变”或“变短”)。
(2)分析表4.1-1中数据可得，同一时刻，阳光下木棒的影子长度和木棒的长度成
正比
(选填“正比”或“反比”)，空格处数据为
20
。
答案：8.（1）光在同种均匀介质中沿直线传播 变长 （2）正比 20
