17. 教学楼走廊的墙壁上有一块平面镜,当同学们走近镜子时,在镜中所成的像
不变
(变大/变小/不变)；同学们能通过镜子看到对方,是因为光在镜面上反射的光路是
可逆的
。
答案：不变 可逆的
18. 电影银幕是用粗糙的白布制成的。放映机射到银幕上的光发生
漫反射
,因此,银幕前不同位置的观众都可以看到影像；由于白色的幕布可以反射
各种色
光,所以观众能看到色彩正常的画面。
答案：漫反射 各种色
19. 如图所示的圣火采集器是一个凹面镜,太阳光经凹面镜
反射光
后会聚于一点,使置于该处的火炬点燃,这一过程中______能转化为热能。
答案：反射光
20. 如图所示,小轿车的挡风玻璃都是倾斜的,能使车内的人和物经该玻璃所成的像位于
玻璃的前上方
。这种设计的好处是
不会干扰驾驶员对前方的观察
。
答案：玻璃的前上方 不会干扰驾驶员对前方的观察

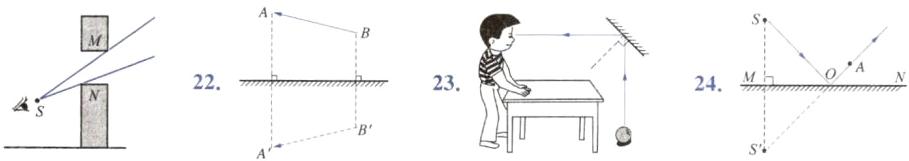

21. 如图所示,人在室内透过门板上的狭缝MN观察室外,请画出人眼在S点处能看到的室外的范围。
答案：

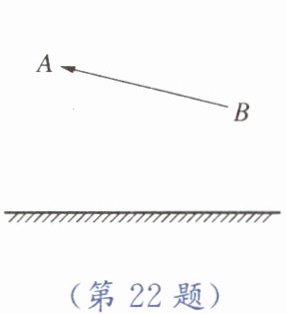

22. 请根据平面镜成像的特点,在图中画出物体AB经平面镜所成的像。
答案：![img alt=22]
解析：

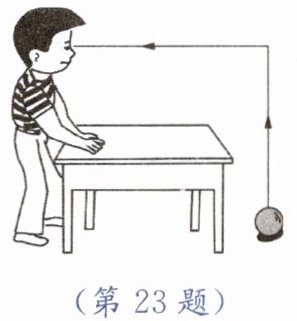

23. 如图所示,小刚通过平面镜能看到桌子下面的小球。图中已经画出了入射光线和反射光线,请在图中画出平面镜。
答案：![img alt=23]
解析：
（由于无法直接绘制图形，此处应在图中入射光线与反射光线夹角的角平分线上画出平面镜，并使平面镜与角平分线垂直。）
注：实际答题时需在答题卡的图中完成上述作图步骤，此处文字仅为说明。按照题目要求，若能正确作出平面镜，则为完整作答。

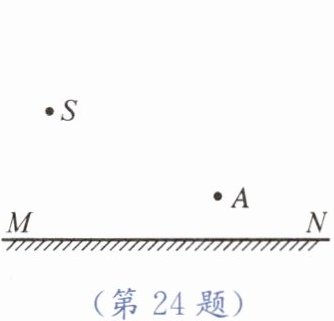

24. 如图所示,平面镜MN前有一个点光源S,它发出的一束光经平面镜反射后恰好通过A点,请画出入射光和反射光的光路。
答案：![img alt=24]
解析：
1. 作点光源 $ S $ 关于平面镜 $ MN $ 的对称点 $ S' $；
2. 连接 $ S'A $，交平面镜 $ MN $ 于点 $ O $；
3. 连接 $ SO $ 为入射光线，$ OA $ 为反射光线。
（注：此处因无法直接绘制图形，实际答题时需在答题卡对应位置准确画出上述光路图，包括对称点 $ S' $、入射光线 $ SO $、反射光线 $ OA $ 及平面镜 $ MN $。）

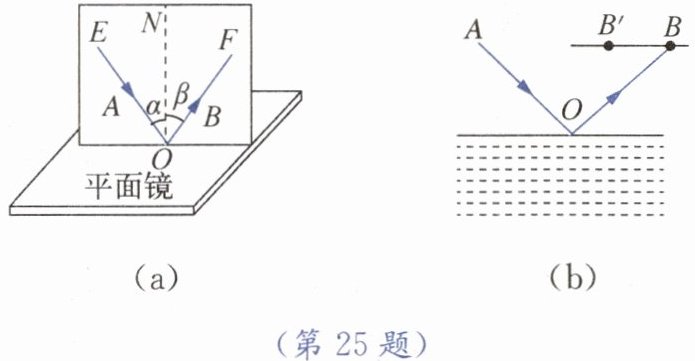

25. 如图所示,在“探究光的反射定律”实验中：
(1)要使入射光线和其反射光线的径迹同时在纸板上出现,你认为纸板与平面镜的位置关系是
垂直
的。
(2)图(a)中,多次改变入射光线的方向,用量角器测量入射角和反射角,并将数据记录在表格中,分析表格数据可得出结论：在光的反射现象中,
反射角等于入射角
；使入射光沿NO方向射到O点时,发现光束变亮了,原因是
反射光与入射光重合
。

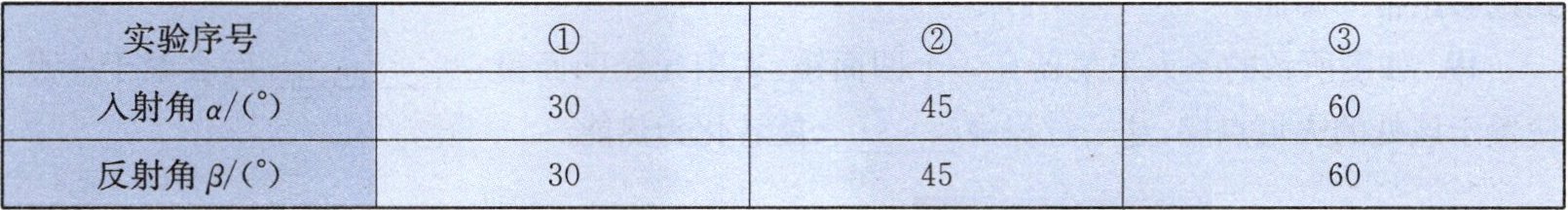

|实验序号|①|②|③|
|入射角α/(°)|30|45|60|
|反射角β/(°)|30|45|60|
(3)小明利用探究结果做了一个简易水位自动识别仪,如图(b)所示。保持入射光的方向不变,当反射光的光斑从B点向左移动到B'点时,说明水面
上升
(上升/下降)了。
答案：（1）垂直 （2）反射角等于入射角 反射光与入射光重合 （3）上升
