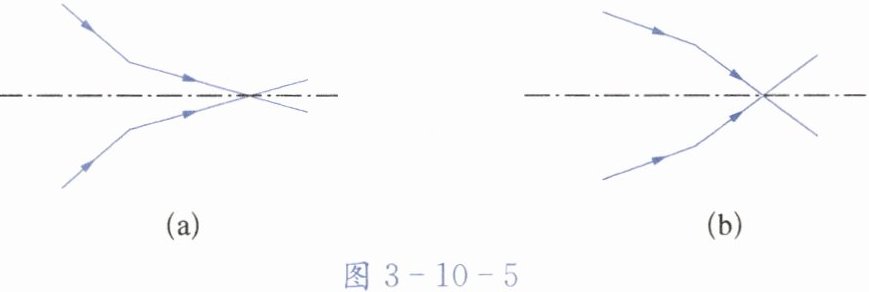

6. 根据图3-10-5所示的光路,在适当的位置画上合适的透镜。

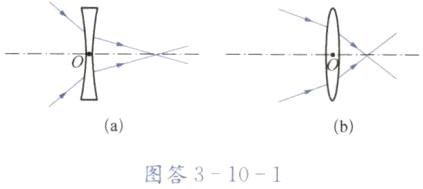

答案：见图答3-10-1

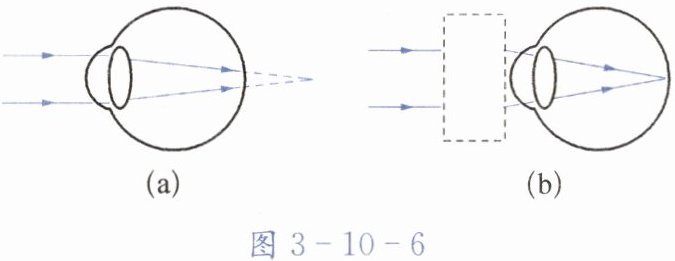

7. 图3-10-6(a)是某人眼睛观察远处物体的成像示意图,请在图3-10-6(b)的虚线框内画上合适的透镜,使像成在视网膜上。
答案：见图答3-10-2
8. 如图3-10-7所示,一束光射向三棱镜,请画出这束光经三棱镜后再进入空气的光路。
答案：见图答3-10-3
9. 某实验小组在做“探究凸透镜成像的规律”的实验时,所描绘的图像如图3-10-8所示。图像中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应,则下列说法正确的是(
D
)。
A.实验中所用凸透镜的焦距是20 cm
B.蜡烛处于AB间某一位置时,成倒立、缩小的实像
C.蜡烛处于BC间某一位置时,成倒立、放大的实像
D.将蜡烛从C点移动到B点的过程中,所成的像逐渐变大
答案：D
解析：
由图像可知，当物距$u = 20\ cm$时，像距$v = 20\ cm$，此时$u = v = 2f$，则焦距$f=10\ cm$，A错误；
AB间物距$u ＜ 20\ cm$，即$u ＜ 2f$，此时成倒立、放大的实像，B错误；
BC间物距$u ＞ 20\ cm$，即$u ＞ 2f$，此时成倒立、缩小的实像，C错误；
蜡烛从C点移动到B点，物距减小，根据凸透镜成像规律，物距减小，像距增大，像变大，D正确。
D

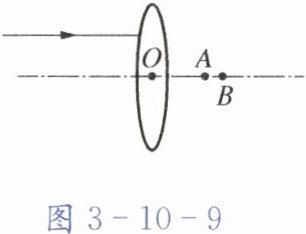

10. 实验发现,分别用单纯红光或者单纯蓝光以图3-10-9所示的方式照射凸透镜,发现其焦点的位置略有差异。
(1)你认为用红光照射和用蓝光照射时,凸透镜的焦点位置将分别是图中A、B中的哪一点？你是根据什么做出判断的？
(2)由此,你会对影响透镜焦距长短的因素提出怎样的猜想？
答案：（1）红光焦点的位置是图中的B点，蓝光焦点的位置是图中的A点 判断的依据：透镜可以看作是三棱镜的组合，做光的色散实验时，光通过三棱镜时总是向其底边方向偏折，并且蓝光比红光的偏折程度大 （2）对同一透镜来说，其焦距的长短可能与照射它的光的颜色有关
