答案：见图答2-7-1
解析：

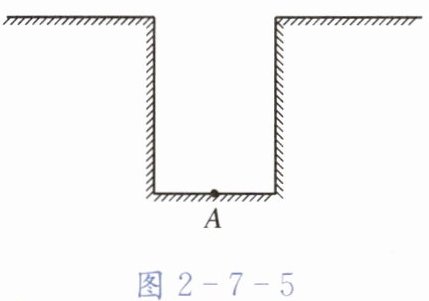

（由于题目要求画图，此处无法直接呈现图形，实际作答应在答题卡指定位置画出以点A为端点，经过井口边缘两点的两条射线所夹的区域，即为青蛙能看到的天空范围。）

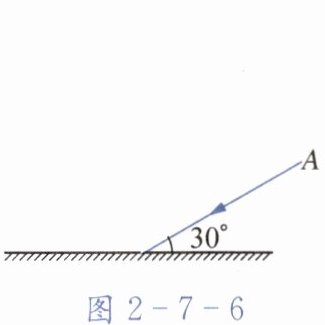

7. 如图2-7-6,根据入射光线AO画出反射光线OB,并标出反射角及其大小。
答案：见图答2-7-2

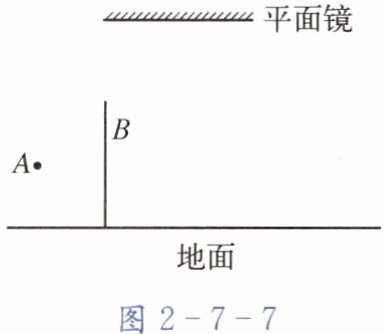

8. 如图2-7-7,A为暗室中的点光源,B为不透光薄板,B与上方水平放置的平面镜左边缘对齐,请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图(只考虑直接经平面镜到达地面光线)。
答案：见图答2-7-3

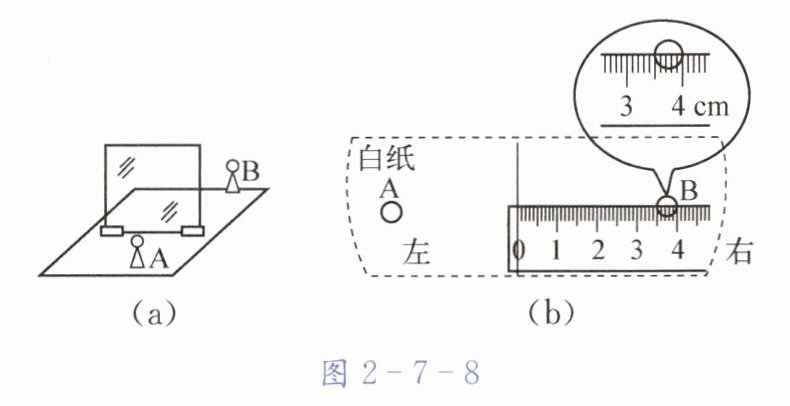

9. 小明和小华在做“探究平面镜成像的特点”的实验时,所用的实验器材有：单面镀膜的玻璃板、支架、两个相同的跳棋、白纸和刻度尺。实验装置如图2-7-8(a)所示。
(1)在白纸上画一条直线,将玻璃板竖直立在白纸上,使玻璃板
有膜
那一面的下边线与直线重合。在同样的实验环境下,用镀膜玻璃板实验比用普通玻璃板实验成像更清楚,主要原因是：
镀膜增强了对光的反射
。选用玻璃板代替平面镜进行实验的目的是
便于确定像的位置
。
(2)在白纸上沿跳棋A和B的边缘画圆,测出物距u和像距v的值如表所示。
① 如图2-7-8(b),第①次实验测量的物距是A的右端到直线的距离,则像距v=
3.50
cm。
② 该同学发现三次实验的像距都要比物距略大些,原因是：
A
(只有一个正确选项,将正确选项填在横线上)。
A. 玻璃板有厚度
B. 用刻度尺测量物距时存在错误
C. 像和物的标记点不对应
D. 玻璃板没有竖直放置
答案：
(1)有膜 镀膜增强了对光的反射 便于确定像的位置
(2)①3.50 ②A
