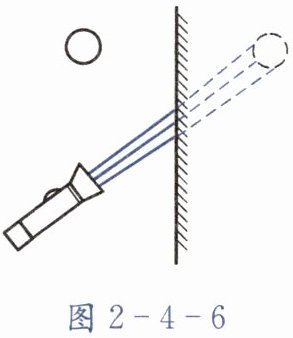

11. 如图2-4-6所示,用手电筒对着平面镜中的像照射,观察到像比原来亮多了,这是因为。

A.光把像照亮了
B.光反射到物体上,使物体变亮,所以像也变亮了
C.光使整个环境变亮,更便于观察像,所以觉得更亮
D.光使镜子更明亮,所成的像也就更亮了

12. 我们在数学中学过用直尺和圆规作角平分线,请回忆作图方法。如图2-4-7所示的是光射到平面镜上发生反射的情况,请你用直尺、圆规在图上较准确地画出平面镜的位置。

13. 如图2-4-8所示,请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。

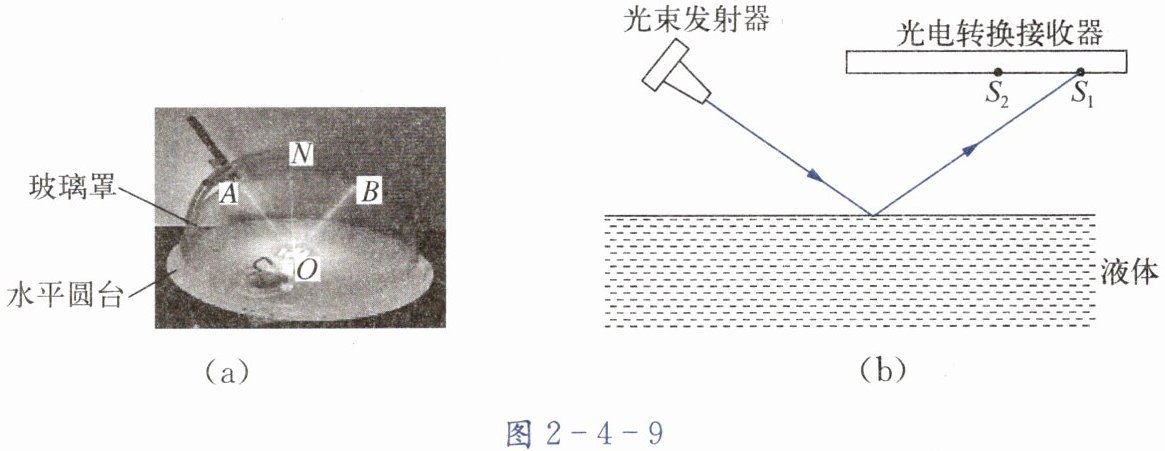

14. 小明在做"探究光的反射定律"实验时,所用实验装置如图2-4-9(a)所示。他先用加湿器使整个玻璃罩内充满水雾,将平面镜放在一个能转动的水平圆台上,用固定的红色激光笔发出一束垂直射向平面镜的光NO,然后用另一支固定在玻璃罩上的绿色激光笔向O点发出一束光AO,经平面镜反射后沿OB方向射出。

(1) 实验中,用加湿器使整个玻璃罩内充满水雾的目的是(显示光路/降低温度)。
(2) 沿水平方向缓慢转动圆台,当观察到,则可判断出反射光线、入射光线和法线在同一平面内。
(3) 打开另一支红色激光笔逆着图2-4-9(a)中的反射绿光的方向射向平面镜,会观察到它的反射光线也逆着原来的入射绿光方向射出,由此说明光在反射时光路是的。
(4) 有一种液面微变监视器,其基本原理图如图2-4-9(b)所示,光束发射器始终以一定角度向被监视的液面发射一束细光,光束经液面反射后被光电转换接收器接收,若光电转换接收器接收到的光点从$S_1点移到S_2$点,说明液面(上升/下降)了。
