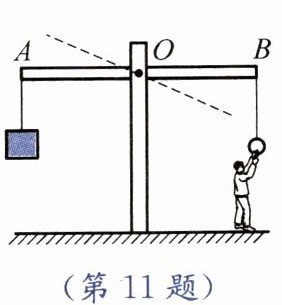

11. 如图所示,AOB为可绕点O无摩擦转动的轻杆,A端挂重为300 N的物块,AO与OB的长度之比为5：4。人始终沿竖直方向拉挂在B端的轻环。要使轻杆保持水平平衡,人应施加的拉力为
375
N,要使人不被拉起,人重至少为
375
N。与水平位置平衡相比,当轻杆在图中虚线位置平衡时,人的拉力
不变
(变大/变小/不变)。
答案：375 375 不变
解析：
设$AO = 5L$，$OB = 4L$。
根据杠杆平衡条件$F_1L_1=F_2L_2$，$300\,N × 5L = F × 4L$，解得$F = 375\,N$。
要使人不被拉起，人重至少等于拉力，即$375\,N$。
轻杆在虚线位置平衡时，动力臂和阻力臂的比值不变，故拉力不变。
375 375 不变
12. 用两个完全相同的滑轮分别以图中两种方式将重为G的物体匀速提升相同高度(绳重、摩擦可忽略不计,G＞G轮),所用拉力F甲
＞
F乙(＞/= /＜,下同),滑轮的机械效率η甲
＞
η乙。
答案：＞ ＞
13. 如图所示,用手快速反复弯折一根铁丝,铁丝弯折处会发热,弯折越快、时间越长,铁丝弯折处分子运动越
剧烈
,温度越高。这个实验说明
做功
可以改变物体的内能。
答案：剧烈 做功
14. 汽车上的散热器通常用水作为冷却液,这是利用了水的
比热容
较大的性质；发动机开始工作一段时间后,水箱中水的内能会
增大
(增大/减小),这是通过
热传递
方式来改变内能的。散热器中装有10 kg的水,在温度升高50 ℃的过程中,水吸收的热量是
2.1× 10^{6}
J。[c水$= 4.2×10^3 J/(kg·℃)]$
答案：比热容 增大 热传递 $2.1× 10^{6}$
15. 在皮球落地、弹起的过程中,每隔相等时间曝光一次所拍摄的照片如图所示。由图可知,下落过程中,皮球的速度
增大
(增大/减小/不变,下同),离开地面上升的过程中,皮球重力势能
增大
,动能
减小
。在此运动过程中,皮球的机械能
减小
。
答案：增大 增大 减小 减小
16. 如图(a)所示,一块质量为0.2 kg的铁块被吸附在竖直放置且足够长的磁性平板上,在竖直方向上拉力F= 3 N的作用下向上运动,铁块运动速度v与时间t的关系图像如图(b)所示,则铁块受到的摩擦力为
1
N,6 s内拉力F所做的功为
3.6
J。(g取10 N/kg)
答案：1 3.6
解析：
铁块质量$m = 0.2\ kg$，重力$G=mg=0.2\ kg × 10\ N/kg=2\ N$。由图(b)知铁块匀速向上运动，受力平衡，竖直方向$F=G+f$，则摩擦力$f=F - G=3\ N-2\ N=1\ N$。
铁块速度$v = 0.2\ m/s$，$6\ s$内运动距离$s=vt=0.2\ m/s × 6\ s=1.2\ m$，拉力做功$W=Fs=3\ N × 1.2\ m=3.6\ J$。
1；3.6

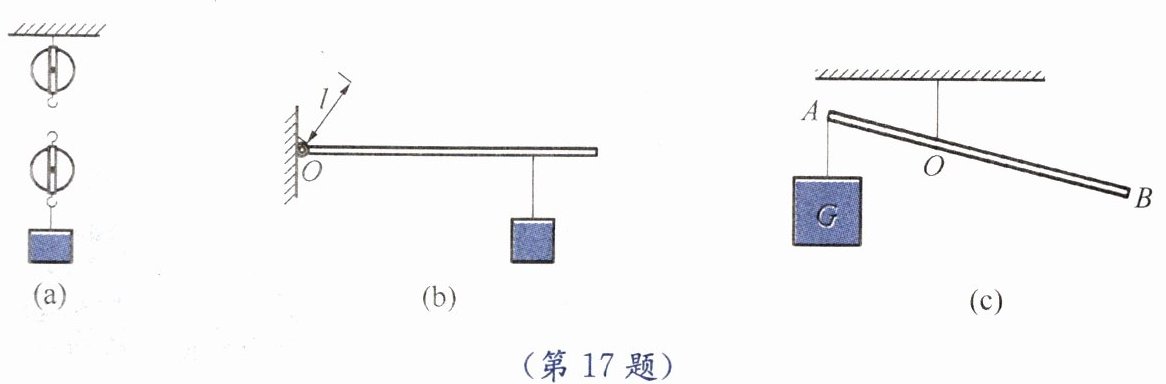

17.(9分)按题目要求作图。
(1)在图(a)中画出滑轮组最省力的绕线方式。
(2)如图(b)所示,轻质杠杆可绕点O转动,杠杆上吊一重物G,在力F的作用下杠杆在水平位置静止,l为F的力臂,请作出力F的示意图。
(3)如图(c)所示,请画出杠杆AB在图示位置静止时作用在B点的最小力F及其力臂l。

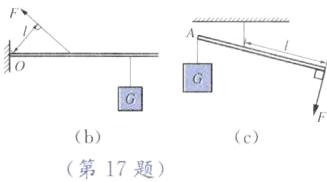

答案：如图所示
