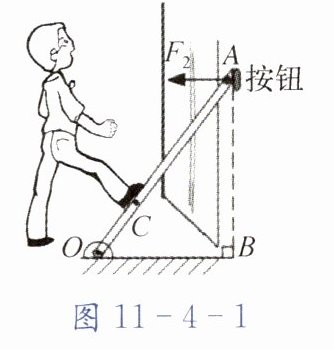

1. 在流感流行季节,为避免居民用手按压大门的开门按钮造成交叉感染,小明用轻质木杆自制了如图11-4-1所示的“脚踏式杠杆”,借助该杠杆可以按动按钮。已知OB= 60 cm、AB= 80 cm、OC= 15 cm,当在点C用脚垂直于杠杆施加20 N的压力$F_1$时,按钮触发、大门打开。请在图中作出动力$F_1$的示意图。动力$F_1$的力臂等于cm,该杠杆属于杠杆。此时按钮对杠杆施加的水平阻力$F_2= $N。

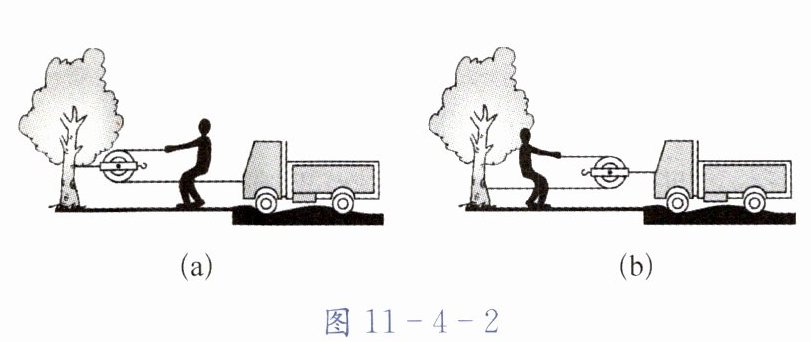

2. 如图11-4-2所示,一辆汽车陷进泥潭,司机按(a)、(b)两种方法安装滑轮,均可将汽车从泥潭中匀速拉出。比较这两个装置,下列说法中正确的是()。


A.(a)、(b)安装的都是动滑轮,都能省力
B.(a)、(b)安装的都是定滑轮,都不能省力
C.(a)安装的是动滑轮,能省力
D.(b)安装的是动滑轮,能省力

3. 下列几种生活用具：A. 定滑轮、B. 核桃夹、C. 镊子、D. 船桨、E. 独轮车、F. 天平,其中使用时属于省力杠杆的是(填字母,下同),属于费力杠杆的是,属于等臂杠杆的是。

4. 如图11-4-3所示,用剪刀将一张硬卡片缓慢剪断的过程中,阻力臂l阻和动力F动的变化情况是()。

A.l阻不变,F动变大
B.l阻不变,F动不变
C.l阻变大,F动变大
D.l阻变大,F动不变

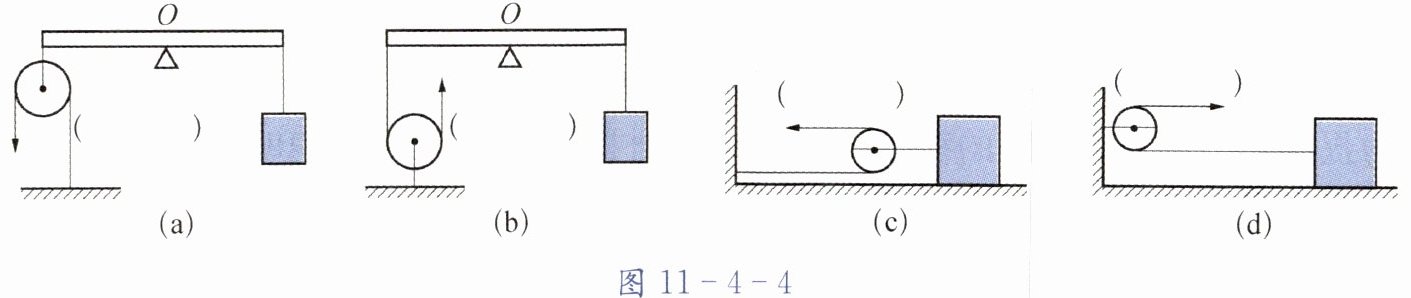

5. 定滑轮有这样的特点：拉动绳子时,物体移动,滑轮也转动,但定滑轮轴的位置是不变的。动滑轮有这样的特点：拉动绳子时,物体移动,滑轮也转动,并且动滑轮轴的位置是移动的。请在图11-4-4所示的各滑轮旁边的括号内写上“定滑轮”或“动滑轮”。

(a)() (b)() (c)() (d)()
