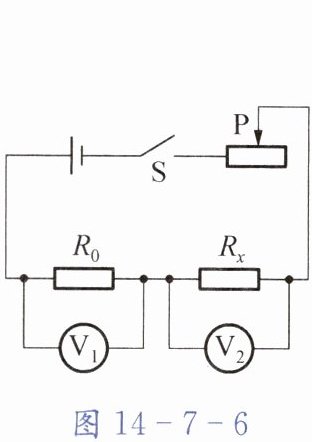

6. 用如图14-7-6所示的电路测量未知电阻$R_x$的阻值,$R_0$的阻值已知。
(1)将实验过程补充完整。
①对照电路图连接好电路,并将滑动变阻器的滑片移至阻值最大位置。
②闭合开关,
调节滑动变阻器,读出电压表$\enclose{circle}{V}_1$、$\enclose{circle}{V}_2$的示数分别为$U_1$、$U_2$
。
③断开开关,整理器材。
(2)用测量所得的物理量和已知量符号表示出待测电阻的表达式$R_x=$
$U_2R_0/U_1$
。
(3)写出本实验中滑动变阻器的作用：
保护电路,可以进行多次测量
。
答案：
(1)② 调节滑动变阻器,读出电压表$\enclose{circle}{V}_1$、$\enclose{circle}{V}_2$的示数分别为$U_1$、$U_2$
(2)$U_2R_0/U_1$
(3)保护电路,可以进行多次测量

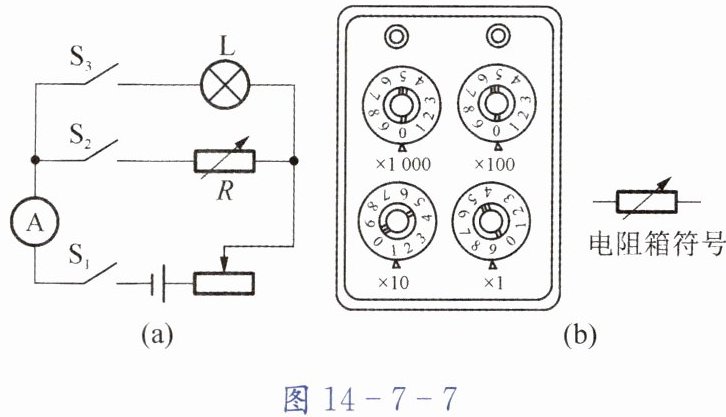

7. 用如图14-7-7(a)所示的电路可以估测灯泡的阻值,按下列步骤进行实验。请将有关步骤填写完整,并回答相关问题。
第一步：按电路图正确连接电路。
第二步：断开开关$S_2$,闭合开关$S_1$、$S_3$,适当调节滑动变阻器,观察到电流表的示数为0.3A。
第三步：断开开关
$S_3$
,闭合
$S_1$、$S_2$
,调节
电阻箱
连入电路的阻值,使电流表的示数仍然为0.3A。
某同学在第三步操作中发现：当电阻箱的阻值调为19Ω时[图14-7-7(b)],电流表示数恰为0.3A,由此可判断灯泡的阻值为
19
Ω。若该同学在第三步操作时无意中将滑动变阻器的滑片向右移动少许,则他测得的小灯泡的电阻将偏
小
(小/大)。
答案：$S_0$ $S_1$、$S_2$ 电阻箱 19 小
8. 给你以下器材：一个电源(其电压未知)、一个标有“20Ω 1A”的滑动变阻器R、导线若干、一个开关、一只电压表、一个待测电阻$R_x$。请你设计一个能测出$R_x$电阻值的电路。要求：
(1)画出你所设计的电路图(电压表连入电路后位置不可变动)。
(2)简要写出实验操作步骤。
(3)根据你所测出的物理量写出表达式$R_x=$
$\frac{U_2}{U_1-U_2}×20(\Omega)$
。
答案：
(1)见图答14-7-1
(2)① 按图答14-7-1所示连接电路,将滑片移到阻值为零的位置,记下电压表示数$U_1$;② 将滑片移到阻值最大位置,记下电压表示数$U_2$
(3)$\frac{U_2}{U_1-U_2}×20(\Omega)$
